取り付けキャップ寸法図・セット内容・価格表 グレイスフィーノ19

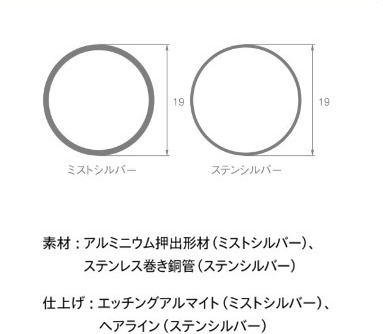

  • レール断面図(単位:mm)

    レール断面図

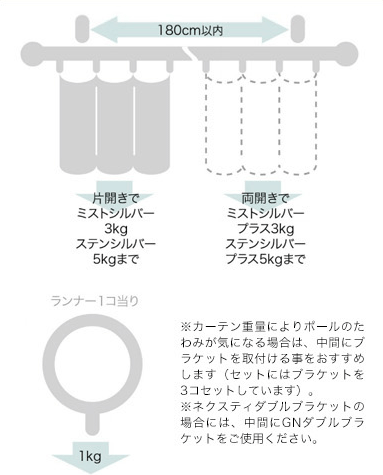

  • ブラケット取付間隔とカーテン許容荷重

  • ブラケット取付間隔とカーテン許容荷重

キャップ寸法図(単位:mm)

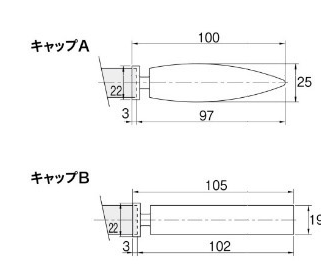

  • キャップA,B
  • キャップC,D

取付寸法図(単位:mm)

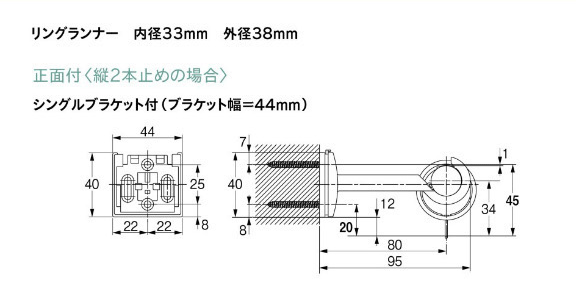

  • シングルブラケット付

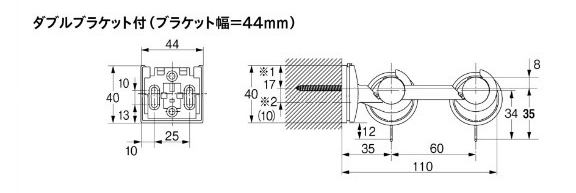

  • ダブルブラケット付

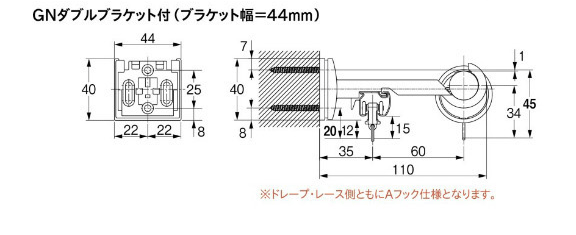

  • GNダブルブラケット付
  • シングルブラケット付
  • ダブルブラケット付
  • GNダブルブラケット付
  • ブラケット

セット内容

■シングルセット

  • 2.10m
    • ポール2.10m 1本
    • リングランナー20コ
    • エンドリングランナー2コ
    • キャップ2コ
    • シングルブラケット3コ
    • 取付ネジ
  • 3.10m
    • ポール1.55m 2本
    • ジョイント1コ
    • リングランナー30コ
    • エンドリングランナー2コ
    • キャップ2コ
    • シングルブラケット3コ
    • 取付ネジ

■ダブルセット(装飾レール2本)

  • 2.10m
    • ポール2.10m 2本
    • リングランナー40コ
    • エンドリングランナー4コ
    • キャップ4コ(窓側はDキャップ)
    • ダブルブラケット3コ
    • 取付ネジ
  • 3.10m
    • ポール1.55m 4本
    • ジョイント2コ
    • リングランナー60コ
    • エンドリングランナー4コ
    • キャップ4コ(窓側はDキャップ)
    • ダブルブラケット3コ
    • 取付ネジ

■ダブルセット(装飾レール+機能性レール)

  • 2.10m
    • ポール2.10m 1本
    • リングランナー20コ
    • エンドリングランナー2コ
    • キャップ2コ
    • GNダブルブラケット3コ
    • ネクスティレール2.00m1本
    • ネクスティランナー18コ
    • ネクスティマグネットランナー1組
    • ネクスティキャップ2コ
    • 取付ネジ
  • 3.10m
    • ポール1.55m 2本
    • ジョイント1コ
    • リングランナー30コ
    • エンドリングランナー2コ
    • キャップ2コ
    • GNダブルブラケット3コ
    • ネクスティレール1.50m2本
    • ネクスティシングルブラケット2コ
    • ネクスティランナー28コ
    • ネクスティマグネットランナー1組
    • ネクスティキャップ2コ
    • ネクスティジョイント1コ
    • ネクスティ用ジョイントカバー1枚
    • 取付ネジ
