タチカワブラインドロールスクリーン寸法の測り方・取付方法

寸法の測り方

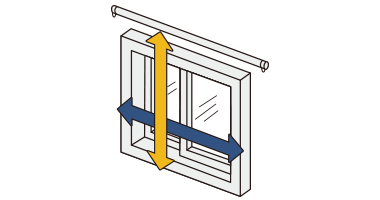

  • 正面付け窓枠の外側に取付ける場合

    幅、高さとも窓枠の外側寸法以上を製品サイズとしてご指定下さい。

    正面付け 窓枠の外側に取付ける場合ONEPOINT

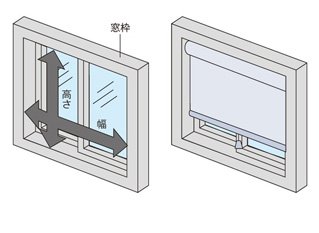

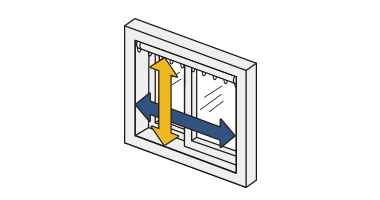

  • 天井付け窓枠の内側に取付ける場合

    幅の窓枠の内側寸法から10mmほど引いてください。高さは窓枠の内側寸法をそのまま製品サイズとしてご指定下さい。

    天井付け 窓枠の内側に取付ける場合ONEPOINT

ATTENTION

製品タイプや操作方法により、生地幅寸法は製品幅寸法よりも短くなり、右図のイラストの様に隙間ができますので採寸時にはご注意ください。詳しい寸法は各製品タイプの仕様をご確認ください。

取付方法

標準タイプ・浴室タイプ

STEP1 取付けブラケットの取付け
  • 枠内に取り付ける場合
    天井付け

    枠内に取り付ける場合
  • 窓枠を覆う場合
    正面付け(正面付け補助金具を使用)

    窓枠を覆う場合
  • 窓枠を覆う場合
    正面付け(正面付け補助金具を使用しない)

    窓枠を覆う場合

製品本体のフレームの端がくる位置から40~60mm内側に、取付けブラケットをビスで固定してください。
取付けブラケットが3個以上の場合はブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1~2個の取付けブラケットの位置を決めてください。 取付けブラケットの位置はサインペン等で下地に印をつけておくと取付が簡単です。

見下げ図
STEP2 製品の取付け
  • 枠内に取り付ける場合
    天井付け

    枠内に取り付ける場合枠内に取り付ける場合
  • 窓枠を覆う場合
    正面付け(正面付け補助金具を使用)

    窓枠を覆う場合窓枠を覆う場合
  • 窓枠を覆う場合
    正面付け(正面付け補助金具を使用しない)

    窓枠を覆う場合窓枠を覆う場合

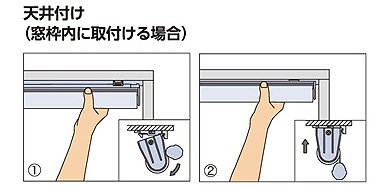

1.フレームを両手で持ち、取付ブラケットの手前のツメにフレームを引っかけてください。フレームをブラケットのツメに引っかけた状態で、左右のバランスを見て位置を決めてください。
2.フレームを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。

STEP3 取外し方法
  • 枠内に取り付ける場合
    天井付け

    枠内に取り付ける場合
  • 窓枠を覆う場合
    正面付け(正面付け補助金具を使用)

    窓枠を覆う場合
  • 窓枠を覆う場合
    正面付け(正面付け補助金具を使用しない)

    窓枠を覆う場合

1.取付けブラケットのスライドブロックを指で押し込みながら、
2.フレームを矢印の方向に引き、
3.取付けブラケットのツメからフレームを外してください。

小型タイプ

STEP1 取付けブラケットの取付け
  • 取付けブラケットの取付け
  • 製品本体のフレームの端がくる位置から45~80mm内側に、取付けブラケットをビスで固定してください。
    ※幅が910mm以上の場合は、中央部にも取付けブラケットが付きます。両サイドのブラケットと一直線になるように取付けてください。

STEP2 製品の取付け
  • 製品の取付け
  • 製品の取付け
STEP3 取外し方法
  • 取外し方法
  • 写真の要領で取付けブラケットの樹脂部分を軽く押すと、製品本体を維持しているフックが解除され、製品を外すことができます。
    1.製品本体のフレームの端を取付けブラケットに引っかけてください。(天井付けは奥から、正面付けは下から引っかけてください。)
    2.写真のように製品本体を押し込んでください。すべての取付けブラケットに確実に固定されたことを確認してください。

小窓タイプ

STEP1 取付けブラケットの取付け
  • 取付けブラケットの取付け
  • 製品本体のフレームの端がくる位置から10~80mm内側に、取付けブラケットをビスで固定します。

STEP2 製品の取付け
  • 製品の取付け

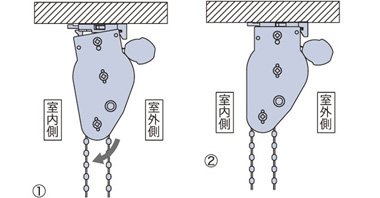

  • 1.フレームを両手で持ち、取付けブラケットの奥のツメに引っかけます。

    2.製品本体を矢印の方向に「カチッ」と音がするまで押し上げます。最後に両側の取付けブラケットに確実に固定されたことを確認してください。

STEP3 取外し方法
  • 取外し方法
  • 写真の要領で取付けブラケットの樹脂部分を軽く押すと、製品本体を維持しているフックが解除され、製品を外すことができます。
    1.製品本体のフレームの端を取付けブラケットに引っかけてください。(天井付けは奥から、正面付けは下から引っかけてください。)
    2.写真のように製品本体を押し込んでください。すべての取付けブラケットに確実に固定されたことを確認してください。
