ロールスクリーン寸法の測り方・取付方法

※DIYSHOP RESTA Yahoo!店では、
標準タイプのみ対応しています。

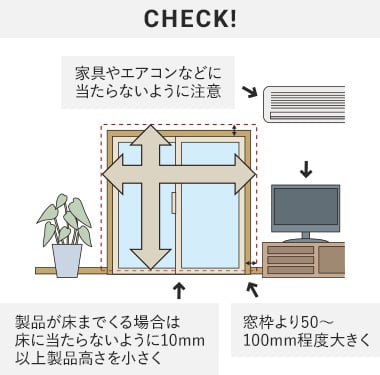

寸法の測り方

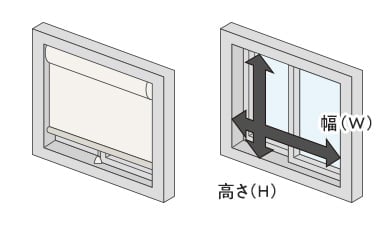

正面付け窓枠の外側に取付ける場合

幅、高さとも窓枠の外側寸法以上を製品サイズとしてご指定下さい。
天井付け窓枠の内側に取付ける場合

幅・高さともに窓枠内側寸法から5～10mm程度差し引いて下さい。

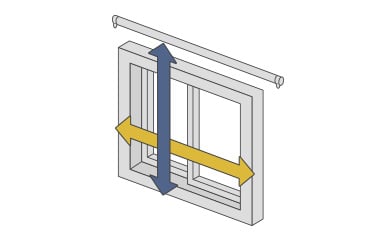

窓枠外のカーテンレールに天井付け

幅、高さとも窓枠の外側寸法以上を製品サイズとしてご指定下さい。

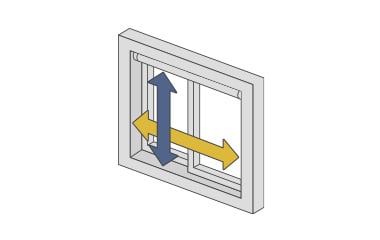

窓枠内のカーテンレールに天井付け

幅・高さともに窓枠内側寸法から5～10mm程度差し引いて下さい。

カーテンレールに
取り付けるときの注意点

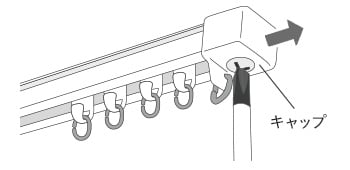

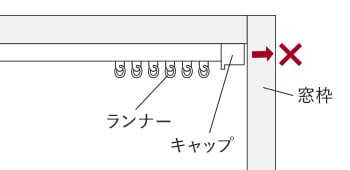

取り付け時にはカーテンレールのキャップを外して、ランナーを取り出す必要があります。
レールの左右にキャップを外すだけのスペースがあるかどうか確認してください。
※スペースがない場合は、レール本体を窓枠から外し、中のランナーを取り出してから元に戻してください。
※ダブルロールスクリーンはカーテンレール付け非対応です。

必ずお読み下さい

製品幅とすき間について

製品タイプや操作方法により、生地幅寸法は製品幅寸法よりも短くなり、図のイラストの様にすき間ができますので採寸時にはご注意ください。詳しい寸法は各製品タイプの仕様をご確認ください。

取付方法

ブラケットの取付け

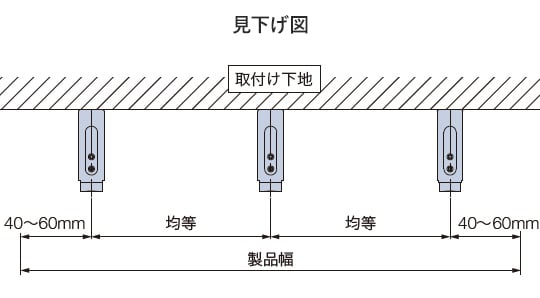

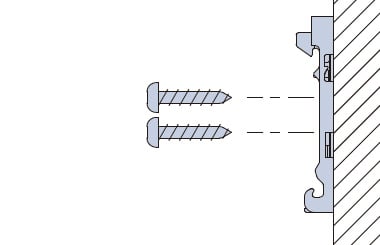

製品本体のフレームの端がくる位置から40～60mm内側に、取付けブラケットをビスで固定してください。
取付けブラケットが3個以上の場合はブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1～2個の取付けブラケットの位置を決めてください。取付けブラケットの位置はサインペン等で下地に印をつけておくと取付が簡単です。

ブラケットの取り付け位置

ブラケットの取り付けイメージ

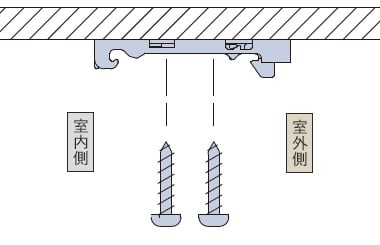

枠内に取り付ける場合天井付け

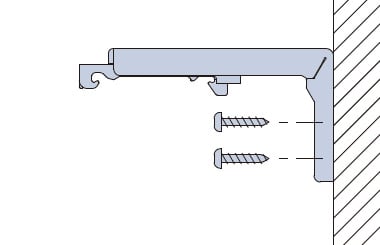

窓枠を覆う場合正面付け

標準タイプ
浴室タイプ

本体の付け外し

標準ロールスクリーンの取り付け

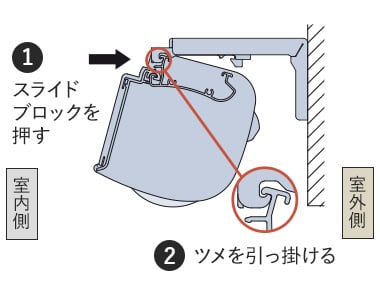

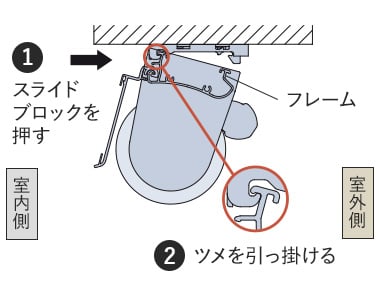

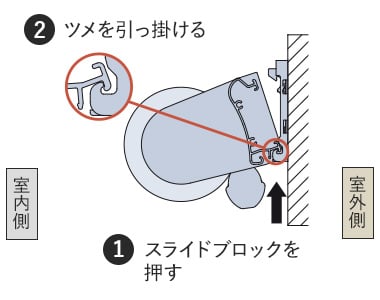

1.取付けブラケットのスライドブロックを指で押し込んでください。
2.生地を巻き上げた状態で製品を両手で持ち、取付けブラケットの手前のツメにフレームを引っ掛けてください。
フレームをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。

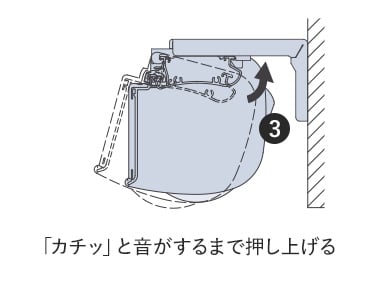

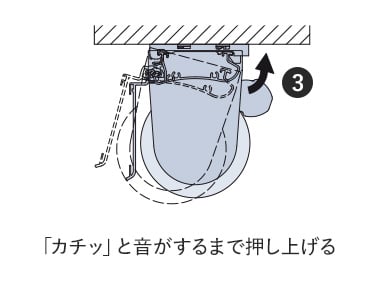

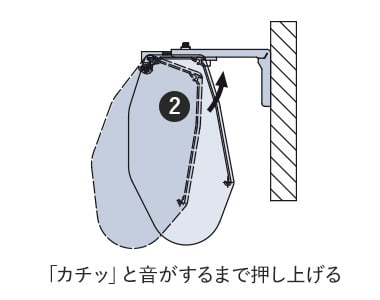

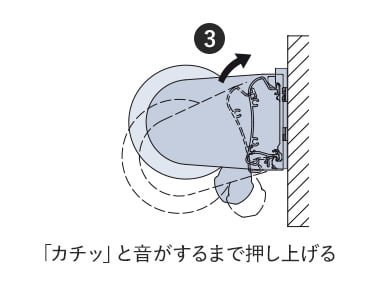

3.フレームを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。
すべての取付けブラケットに確実に固定されていることを確認してください。

枠内に取り付ける場合天井付け

窓枠を覆う場合正面付け

標準タイプ

浴室タイプ

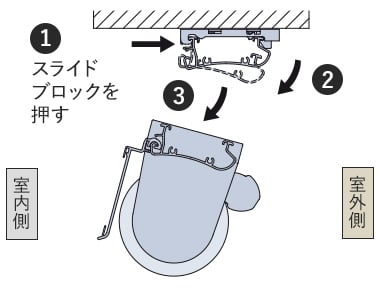

標準ロールスクリーンの取り外し

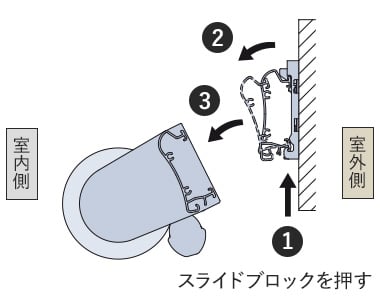

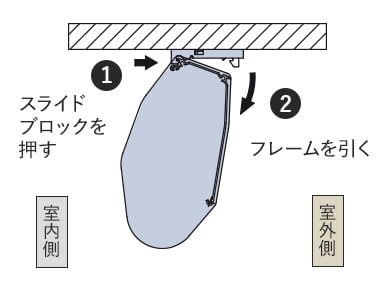

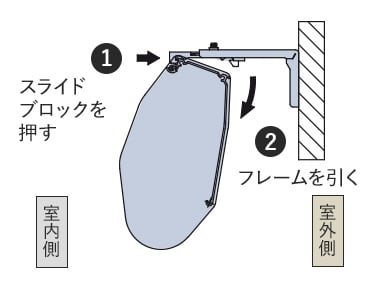

1.取付けブラケットのスライドブロックを指で押し込みながら、
2.フレームを矢印の方向に引き、
3.取付けブラケットのツメからフレームを外してください。

枠内に取り付ける場合天井付け

窓枠を覆う場合正面付け

標準タイプ
浴室タイプ

テンションバーを使った取付け方法

はじめにプレート受けを貼付ける壁面を乾いた布等できれいに拭き、両面テープがくっつきやすいようにしてください。

必ずお読み下さい

中空樹脂枠を使用した窓枠への取付けはおやめください。
テンションが強く掛かるため、取付け面の樹脂枠などが破損する場合があります。
また凹凸のある壁や、布壁、土壁・砂壁、ベニヤなどのざらざらした面、フッ素コーティングが施された面には取付けることができません。

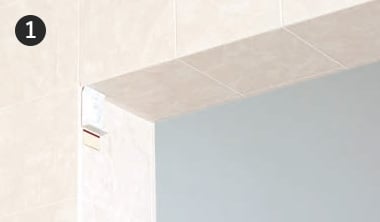

取付け位置を決めたら、プレート受けのツメ側が下になるように、両方の壁面に付属の両面テープを使って貼付けてください。

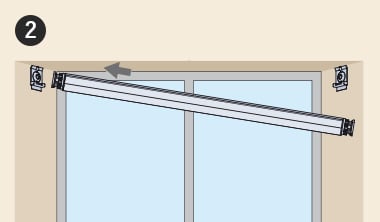

テンションバーをプレート受けに押し当てて、はめ込んでください。

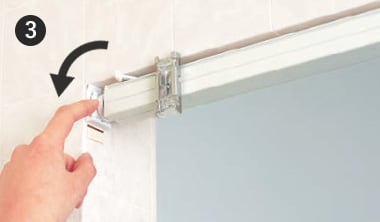

手で左右のダイヤルが固くなるまで左右均等に回してください。
※工具などを使用してダイヤルを回さないでください。固く締めすぎると製品が故障する場合があります。

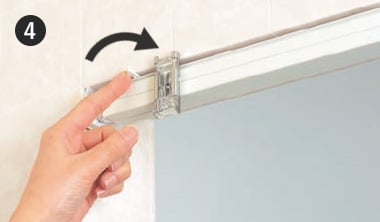

レバーを写真のように内側に倒し、テンションバーを固定してください。

必ずお読み下さい

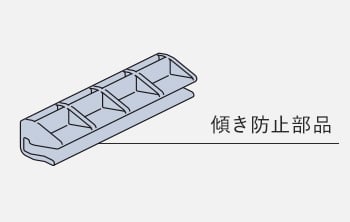

正面付けの場合はテンションバーの裏側から、傾き防止部品を両端に2個（テンションバーの端から約60mmの位置）取り付けます。
※傾き防止部品がないと落下する危険性がありますので、必ず取付けてください。

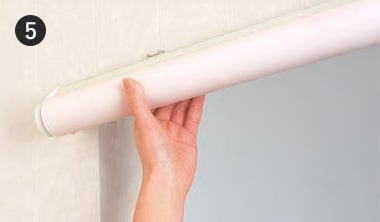

製品本体をテンションバーについている取付けブラケットに取付けてください。

ダブルロールスクリーンの取り付け

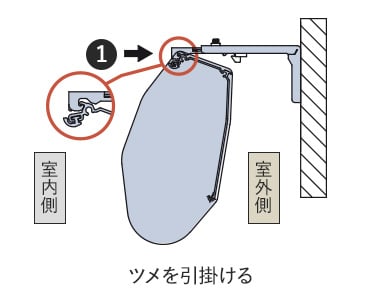

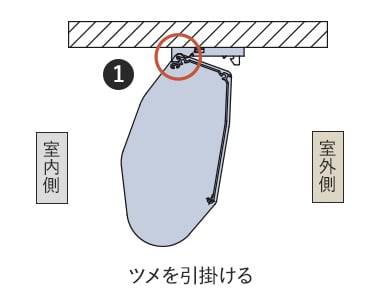

1.製品本体を支えた状態で、取付けブラケットのツメにフレームを引っ掛けてください。フレームを取り付けブラケットに取付けた状態で左右のバランスを見て位置を決めてください。

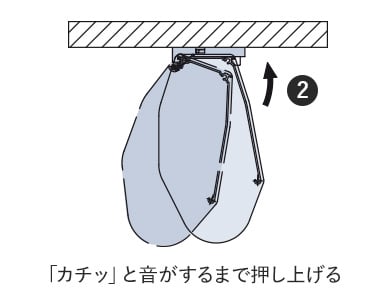

2.フレームを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを必ず確認してください。
