OAフロア 框・スロープの納まりについて

よくある8パターンを図解で!

OAフロア 框・スロープの納まりについて

ATTENTION

使用する道具について

現場の状況に応じてカットが必要となります。
その場合は、金のこ又は金物カット用の歯をつけた電動工具をご用意ください。

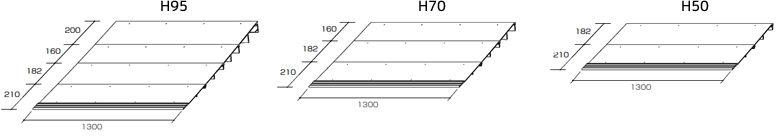

アルミスロープ

JIS H4100に規定されたA6063S-T5

オフィスのフロアと既存床部分とをつなぐスロープです。
タイプは、直部分用・入隅部分用・出隅部分用をご用意。車イスや台車などもラクに通れて便利です。

アルミスロープ
アルミスロープ

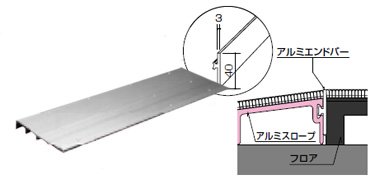

OAフロアとアルミスロープの境界でタイルカーペットを見切る場合にご使用ください。 タイルカーペットを貼り伸ばして施工する場合には必要ありません。

入隅・出隅用アルミスロープ

スロープ部にコーナー(入隅・出隅)が出来る場合に使用します。 サイド部分にカバーが必要な場合は、別売りのSEスロープキャップをお求めください。 (H50 ・H70 ・H95それぞれに左右用があります。)

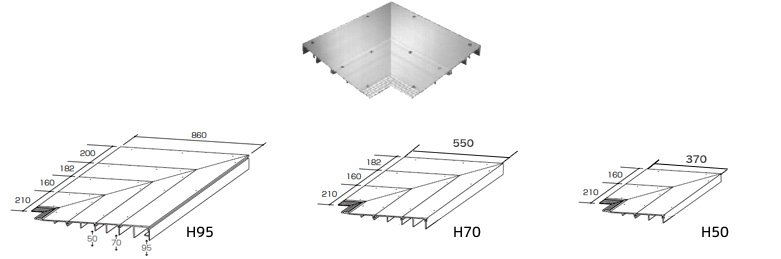

アルミスロープ 入隅
アルミスロープ入隅

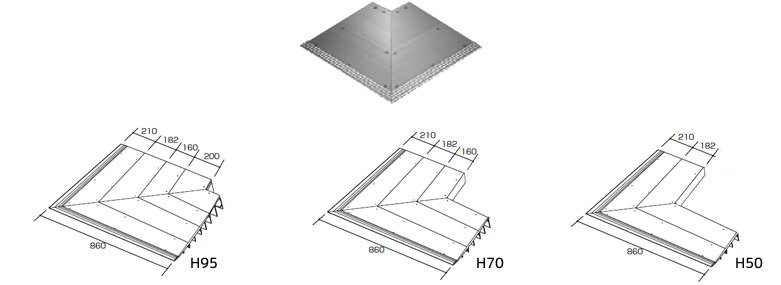

アルミスロープ 出隅
アルミスロープ出隅

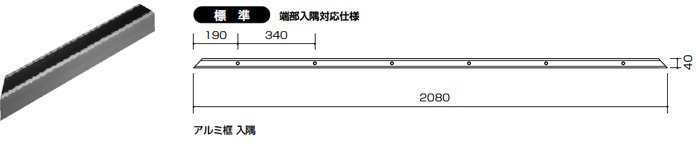

アルミ框

玄関框部分や一般フロアとの見切り部分に使用します。入隅仕様を想定し両サイドがトメ(ナナメカット)になっています。 サイド部分にカバーが必要な場合は、別売りのSE框キャップをお求めください。 (H50・H70・H95それぞれに左右用があります。)

アルミスロープ
玄関框部・部屋見切りの納まり8パターン

H50の場合

1. 三方框

2. 一方スロープ+二方框

3. (外開き)スロープ+二方框

4. 三方スロープ

5. 部屋内で框を
 見切りとして使用

6. 部屋内で框を見切りとして使用+
 スロープ+出隅スロープ

7. 部屋内で框を見切りとして使用
 +スロープ

8. 部屋外にスロープ

ATTENTION

框・スロープの必要数は、お客様の仕様により異なりますので、
上記の図を参考に計算いただきご注文お願いいたします。
