ニチベイロールスクリーン商品仕様

標準タイプ

構造図

プルコード式

全体図
側面図
正面付けの場合
天井付けの場合
天井付けの場合
正面付けの場合
A寸法

チェーン式

全体図
側面図
正面付けの場合
天井付けの場合
天井付けの場合
正面付けの場合
D寸法

スマートコード式

全体図
側面図
正面付けの場合
天井付けの場合
天井付けの場合
正面付けの場合
D寸法

ワンタッチチェーン式

全体図
側面図
正面付けの場合
天井付けの場合
天井付けの場合
正面付けの場合
D寸法

プロチェーン式

全体図
側面図
正面付けの場合
天井付けの場合
天井付けの場合
正面付けの場合
D寸法

コントロールユニットについて

コントロールユニットは三種類あり、構造図の※印の寸法はコントロールユニットII、印の寸法はコントロールユニットIIIを使用した場合の寸法です。生地別の商品高さ(H)によるコントロールユニットの使用区分は生地別仕様一覧表をご参照ください。

  • コントロールユニットI

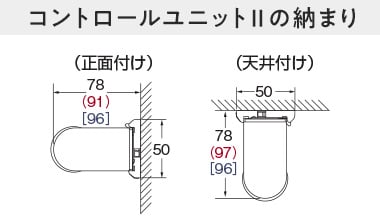

  • コントロールユニットII

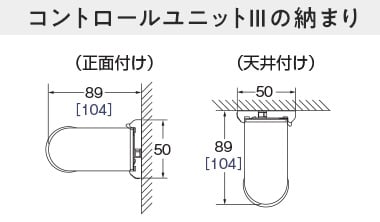

  • コントロールユニットIII

※寸法には、生地の巻径は含まれておりません。
※( )内数値はスマートコード式のスマートユニット部を含んだ寸法。正面付けの場合、スマートユニットの上端はブラケット上端位置より6mm大きくなります。
※[ ]内数値はプロチェーン式の操作ユニットを含んだ寸法。正面付けの場合、操作ユニットの上端はブラケット上端位置より11mm大きくなります。

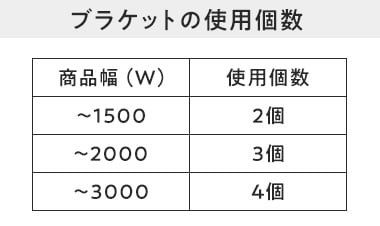

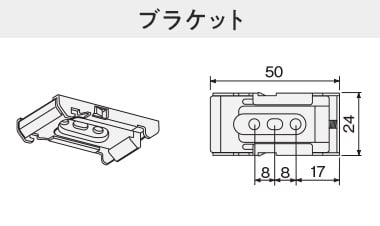

ブラケット

ブラケット

製品幅とスクリーン幅

製品幅とスクリーン幅

ウエイトバーの仕上がり

ウォッシャブル仕様、標準仕様 袋縫いの場合

※ミニマルタイプの場合、ウエイトバーが細身になります。

製作可能寸法

製作可能寸法

製作可能寸法

製品重量の計算式

プロチェーン式以外

【幅(W)2000mmまで】
(0.9×製品幅[m])+A+(製品幅[m]×製品高さ[m]×生地単重)(kg)

【幅(W)2005mm以上】
(1.2×製品幅[m])+1.2+(製品幅[m]×製品高さ[m]×生地単重)(kg)

プロチェーン式

(1.2×製品幅[m])+B+(製品幅[m]×製品高さ[m]×生地単重)(kg)

※生地単重は、生地一覧表の「生地単重目安」よりご確認ください。

ブラインドボックスの収まり

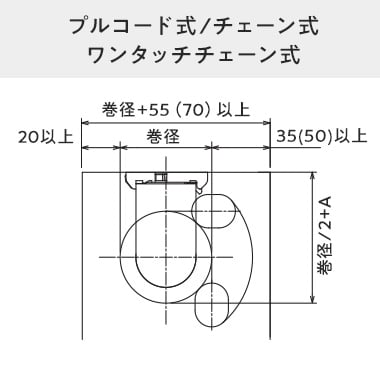

  • プルコード式・チェーン式・ワンタッチチェーン式

    ※A寸法:ユニットI:50、ユニットII:60、ユニットIII:68
    ※( )はプルコード式 ウォッシャブル仕様、 標準仕様(袋縫い)の場合

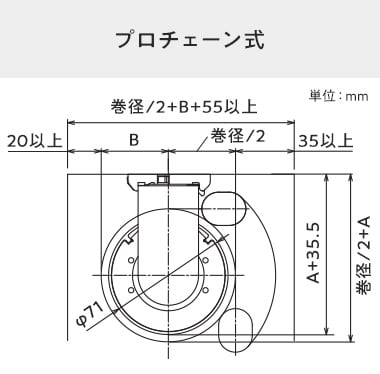

  • ※A寸法:ユニットI:50、ユニットII:60、ユニットIII:68
    ※B寸法:巻径≦φ61:30.5、巻径>φ61:巻径/2

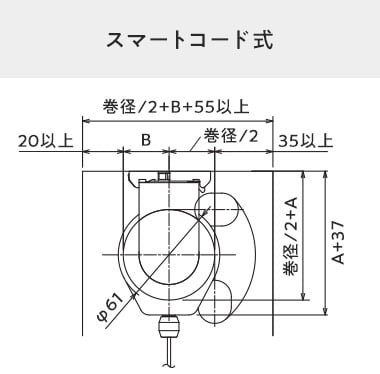

  • ※A寸法:ユニットII:60、ユニットIII:68
    ※B寸法:巻径≦φ68:34、巻径>φ68:巻径/2
