TOSO バーチカルブラインドの取付方法

TOSO バーチカルブラインドデュアル取付方法

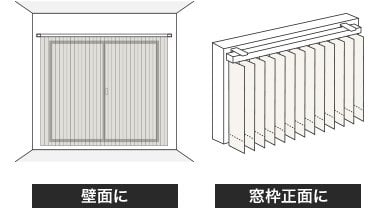

天井付けには、
ブラケット有りと無し(直付け)の
2種類があります。

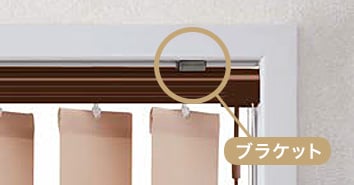

ブラケット有り

ブラケットをビス止めした後、レールをブラケットにはめ込んで取付けます。取付け・取り外しが簡単なため、一般家庭での施工におすすめ。

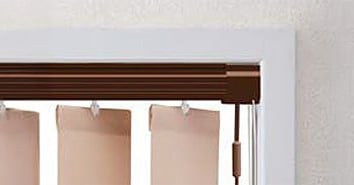

ブラケット無し（直付け）

レールを直接ビス止めして取付ける方法です。ブラケットの厚み分（7mm）の隙間が解消されます。（レールに取付け用のネジ穴が空いています。）

取付場所に下地があることを
必ずご確認下さい。

下地のない石膏ボード等には施工できません。
（石膏ボード等にビス留めした場合、強度が不十分なため製品が落下する危険性があります。）

※天井付けブラケット無し（直付け）の場合は
この工程は必要ありません。

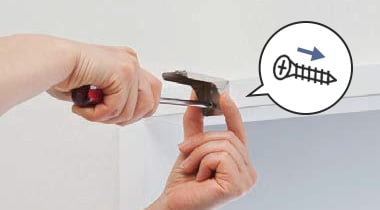

ヘッドレールの端から40～60mm内側に取付けブラケットを、付属の取付ネジで固定して下さい。取付けブラケットが3個以上の場合は、等間隔になるように取付けて下さい。（それぞれのブラケットが一直線になるよう、位置を合わせてビスで固定して下さい。）

1. ヘッドレールを両手で持ち、ブラケットの仮止めフックに引っ掛けてください。このとき左右のバランスを見てレールの位置を決めましょう。

2. ヘッドレールを矢印の方向に持っていき、「カチッ」と音がするまで押し上げて下さい。

※すべてのブラケットが確実に
固定されていることを確認してください。

ヘッドレールに、ビス止め用の穴が空いています。取付ネジをその穴に通し、取付け面にドライバーでしっかりと固定して下さい。

ヘッドレール側のリング部に、操作バトンのフックを引っ掛けてください。

※取付高さ4010mm以上では、操作バトンはジョイント仕様になります。グリップの付いていないバトンをヘッドレール側へ取付けた後、グリップの付いたバトンを引っ掛けてジョイントしてください。

1. ランナーフックを片側に寄せてください。両開き仕様の場合は両側に寄せてください。

※左操作の場合はイラストとは反対になるように寄せてください

2. 操作バトンを回してランナーフックをヘッドレールと直角の状態にしてください。

※	ランナーフックが直角の状態でルーバーの取付けを行わないとルーバーが正常に回転しない場合があります。直角でない場合は、操作バトンを回転させて、ランナーフックを直角に揃えてください。
※	手でランナーフックの角度調整は行わないでください。破損する可能性があります。

3. ルーバーの裏表を一定方向に揃え、ハンガー部をランナーフックに下から差し込んでください。

※	ルーバーの表裏が不揃いになってしまった場合は、ルーバーを一旦取外して、再度取付けてください。取外し方法は下記の「ルーバーの取外し」の手順でお願いします。
※	手でランナーフックの角度調整は行わないでください。破損する可能性があります。

1. 操作バトンを回転させ、ルーバーをヘッドレールに対し直角になるよう調整してください。
各バランスウエイトの両側にある突起にボトムコードのコネクターを横から差し込んでください。

※	取付けは必ず一番端のバランスウエイト及びボトムコードから始めてください。
※	ボトムコードがねじれないように注意してください。

2. 全てのバランスウエイトの両端にボトムコードを掛けましたら、両端の余ったコードを切ってください。
