タチカワブラインド プリーツスクリーンゼファー商品仕様

ツインタイプ

ワンチェーン式

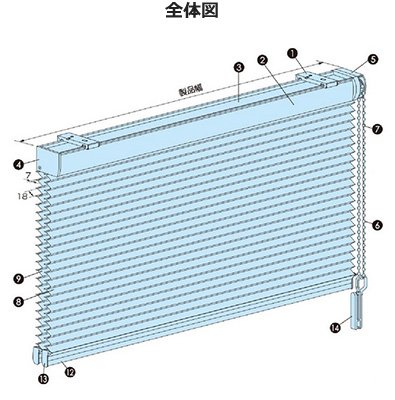

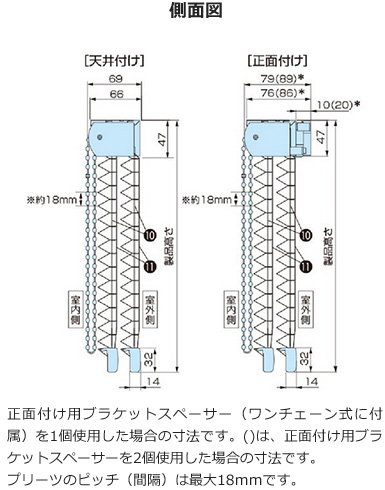

全体図 側面図
部品名 材質 備考
1.取付けブラケット ステンレス鋼板プレス成形品、樹脂成形品 ※正面付の場合、正面付用ブラケットスペーサーが付属されます。
2.ヘッドボックス アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
3.ボックスカバー 樹脂押出し成形品 ヘッドボックスと同系色
4.ボックスキャップ 樹脂成形品 ヘッドボックスと同系色
5.操作部 樹脂成形品 ヘッドボックスと同系色 ※通常操作以上の力が掛かると、操作チェーンが空回りする装置が組み込まれています。
6.操作チェーン 樹脂成形品、化学繊維 ヘッドボックスと同系色
7.セーフティーチェーン 樹脂成形品 ヘッドボックスと同系色 ※操作チェーンに通常操作以上の力が掛かると、ジョイント部が分離する仕組みの部品。
8.室内側(手前側)生地 ポリエステル繊維等
9.室外側(奥側)生地 ポリエステル繊維等
10.昇降コード 化学繊維 生地と同系色
11.ピッチ保持コード 化学繊維 生地と同系色
12.ボトムレール アルミ押出し形材 塗装色3色と木目調シートラッピング7色の計10色
13.ボトムレールキャップ 樹脂成形品 ボトムレールと同系色
14.コードクリップ 樹脂成形品 クリアー
※操作チェーンを危険のないよう束ねる部品

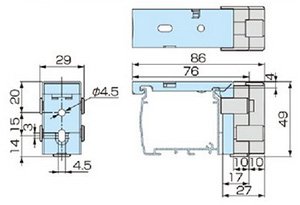

ブラケット寸法
製品幅(W) 使用数量
420~1500mm 2個
1505~1570mm 3個
1575~2000mm 4個
  • 天井付用
    天井付用
  • 正面付用

    取り付けブラケット+正面付用ブラケットスペーサー

    正面付用

    ※正面付の場合は、取り付けブラケットにあらかじめ、正面付用ブラケットスペーサー(10mm厚)が1個取り付けられています。

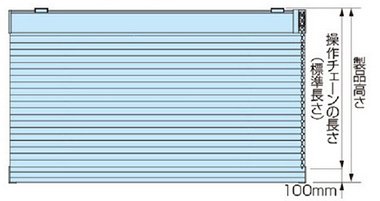

  • 操作チェーンの長さ

    標準長さよりも長くしたい場合は、10mm単位で指定することもできます。

    操作チェーンの標準長さ=製品高さ+100mm

    ※標準長さより短くすることはできません。

    操作チェーンの長さ
  • カーテンボックスに取り付ける場合

    カーテンボックスや窓枠内に取り付ける場合は、ブラケット背面を壁面や窓(サッシ)から10mm以上離して取り付けてください。

    たたみ込み寸法以上
操作方法
  • 室内側(手前)生地の昇降
  • 室内側(手前)生地の昇降
    生地を降ろす時

    室内側(手前)の操作チェーンを少し下に引き、手を緩めると室内側(手前)の生地がゆっくり自動的に降ります。途中で止めたい場合は、再び室内側(手前)の操作チェーンを少し引くと止まります。

    生地を上げる時

    室内側(手前)の操作チェーンを下に引くと室内側(手前)の生地が上がります。手を放すとその位置で止まります。

  • 室外側(奥)生地の昇降
  • 室外側(奥)生地の昇降
    生地を降ろす時

    室外側(奥)の操作チェーンを少し下に引き、手を緩めると室外側(奥)の生地がゆっくり自動的に降ります。途中で止めたい場合は、再び室外側(奥)の操作チェーンを少し引くと止まります。

    生地を上げる時

    室外側(奥)の操作チェーンを下に引くと室外側(奥)の生地が上がります。手を放すとその位置で止まります。

たたみ込み寸法の目安

生地により、たたみ込み寸法が異なります。下の生地区分表をご確認下さい。
※たたみ込み寸法は室内側・室外側の生地があります。2つの生地のうち、大きい方をたたみ込み寸法としてご覧ください。
※下記寸法は計算値のため、実際の寸法とは異なる場合があります。目安としてご活用下さい。

  • たたみ込み寸法の目安
  • たたみ込み寸法の目安
  • たたみ込み寸法の目安

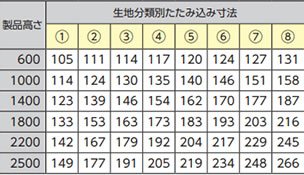

たたみ込み寸法

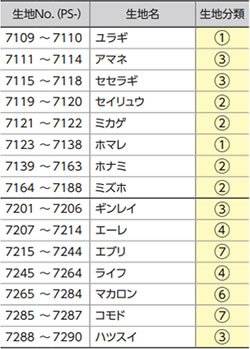

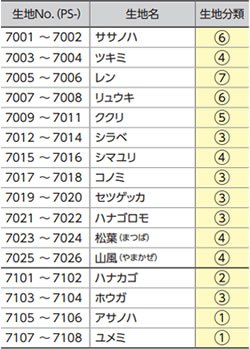

生地別たたみ込み寸法
