フルネス 調光ロールスクリーン寸法の測り方・取付方法

• 正面付け窓枠の外側に取付ける場合


  幅・高さともに窓枠外側寸法以上の製品サイズをお選び下さい。

• 天井付け窓枠の内側に取付ける場合


  幅・高さともに窓枠内側寸法から10mm程度差し引いたサイズがおすすめです。

必ずお読み下さい

ボトムレールの位置について

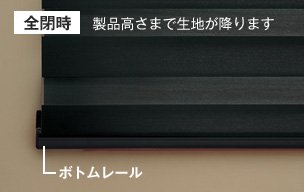

ボトムレールを一番下まで降ろした状態（＝製品高さ）で全閉となります。

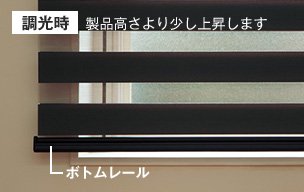

その位置で調光操作を行うとボトムレールが多少上昇し、下部にすき間ができますので、
腰窓や天井付でのご使用の場合はご注意下さい。

製品幅とすき間について

製品タイプや操作方法により、生地幅寸法は製品幅寸法よりも短くなり、図のイラストの様にすき間ができますので採寸時にはご注意ください。詳しい寸法は各製品タイプの仕様をご確認ください。

•
• 1.取り付け位置を決める
  ブラケットの取付位置は両端から約5〜8cm内側が適当です。3個以上の場合はその間に等間隔に取付けてください。
  ※ブラケットの位置はサインペン等で下地に印を付けておくと取付けが簡単です。
• 正面付けの場合


  天井付けの場合


• 2.ブラケットをビスで取付ける
  ブラケットを付属の取付ネジでしっかりと固定して下さい。ブラケットの向きは、正面付けの場合はプラスチックの突起部分を下に、天井付の場合は室内側になるように取り付けて下さい。
  ※全てのブラケットが水平に取り付けられているかご確認下さい。

• 正面付けの場合


  天井付けの場合


• 1. 1.ブラケットの金属のツメ部分を先に入れます。
  2. 2.パチンと音がするまで押し付けて固定します。

※この製品は木部取付け専用です。取り付け場所が木部（板厚1cm以上）であることをご確認の上、正面付けか天井付のどちらかで取り付けて下さい。
※この製品は屋内専用です。雨がスクリーン（生地）に直接かかる場合や湿気の多い場所では使用しないで下さい。

カーテンレールに取付ける場合※取付ける前にカーテンレールの水平と強度を必ずご確認下さい。

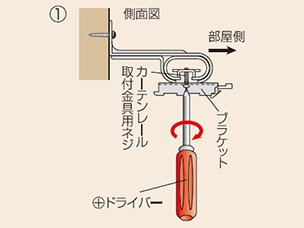

• 1. 付属のカーテンレール取付金具をカーテンレール取付金具用ネジでブラケットにセットします。セットしたブラケットをカーテンレールに送り込んで取り付け位置まで移動させ、固定して下さい。

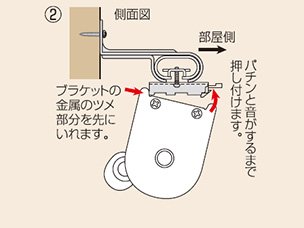

• 2. ロールスクリーン本体をブラケットにセットして下さい。
