ニチベイ 調光ロールスクリーン寸法の測り方・取付方法

※レユールは、PayPayモール店
(ヤフーショッピング)では対応しておりません。

寸法の測り方

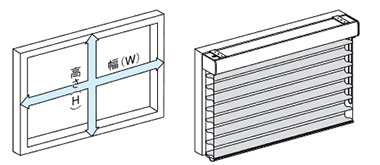

  • 正面付け
    窓枠の外側に取付ける場合

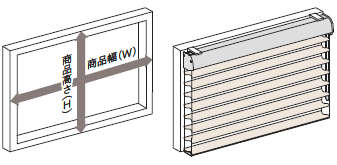

    正面付け

    幅・高さともに窓枠外側寸法以上を製品サイズとしてご指定下さい。

  • 天井付け
    窓枠の内側に取付ける場合

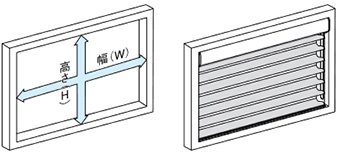

    天井付け

    幅・高さともに窓枠内側寸法から5~10mm程度差し引いてください。

  • 窓枠外のカーテンレールに天井付け
    窓枠外のカーテンレールに天井付け

    幅は窓枠外側寸法を測り、高さはカーテンレールの下辺から窓枠外側までの寸法を測ります。幅・高さとも、測った寸法よりも50~100mm程度大きいサイズがおすすめです。

  • 窓枠内のカーテンレールに天井付け
    窓枠内のカーテンレールに天井付け

    幅は窓枠の内側寸法を測り、高さはカーテンレールの下辺から窓枠内側までの寸法を測ります。幅・高さともに測った寸法よりも5~10mm程度差し引いてください。

  • 掃き出し窓に取り付け
    床面まである窓に取り付ける場合
    掃き出し窓に取り付け

    幅は窓枠外側寸法より50~100mm程度プラスし、高さは取付位置から床までの寸法よりも、20mm程度差し引いたサイズをご指定下さい。

カーテンレールに取り付けるときの注意点

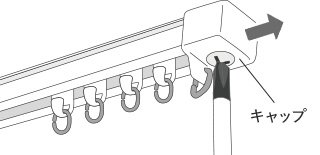

取り付け時にはカーテンレールのキャップを外して、ランナーを取り出す必要があります。レールの左右にキャップを外すだけのスペースがあるかどうか確認してください。
※スペースがない場合は、レール本体を窓枠から外し、中のランナーを取り出してから元に戻してください。


必ずお読み下さい
レユールのボトムレール位置について

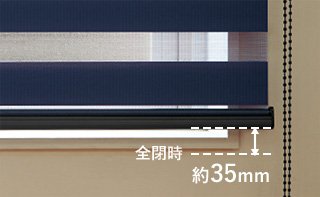

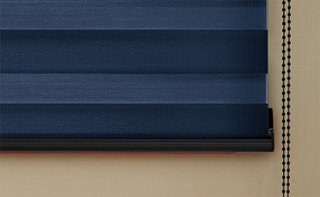

ボトムレールを一番下まで降ろした状態(=製品高さ)で全閉となります。その位置で調光操作を行うとボトムレールが約35mm上昇します。製品高さは、上昇分を考慮していただくことを推奨します。
全閉時 製品高さまで生地が降ります
調光時 製品高さより少し上昇します
ハナリのボトムレール位置について

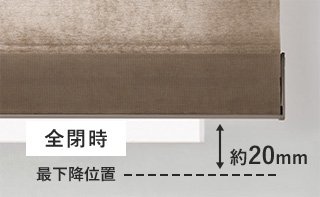

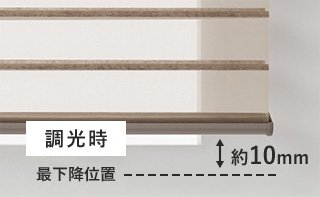

調光時はボトムレールが最下降位置より約10mm、全閉時は約20mm上昇します。そのため窓枠の床とボトムレールのすき間が大きくなりますのでご注意ください。
調光時
全閉時
製品幅とすき間について

生地幅寸法は製品幅寸法よりも短くなり、右図のイラストの様に隙間ができますので採寸時にはご注意ください。詳しい寸法は商品仕様ページの「製品幅とスクリーン幅」をご確認ください。

製品幅とすきま

取付方法

ハナリ

カバータイプの場合

STEP1 ブラケットの取付け

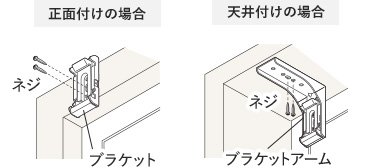

  • 正面付けの場合 天井付けの場合
  • ブラケットアーム(正面付けの場合はブラケット)を付属の取付ネジでしっかり固定して下さい。ブラケットアームの取付位置は両端から約2~5cm内側が適当です。3個以上の場合はその間に等間隔で取り付けてください。

    ※天井付けの場合は、先にブラケットアームにブラケットを取り付けて下さい。

STEP2 本体の取付け

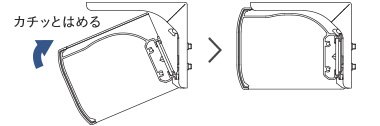

  • カチッとはめる
  • ロールカバーの下側をブラケットに差し込み、さらに上側をはめ込みます。

カバーレスタイプの場合

STEP1 ブラケットの取付け

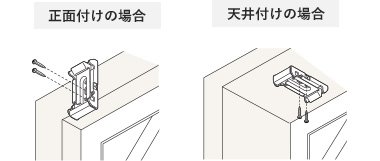

  • 正面付けの場合 天井付けの場合
  • ブラケットを付属の取付ネジでしっかりと固定して下さい。ブラケットの取付位置は両端から約2〜5cm内側が適当です。3個以上の場合はその間に等間隔に取付けてください。

STEP2 本体の取付け

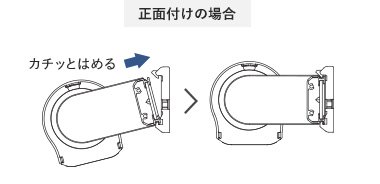

  • 正面付けの場合

    ロールカバーの下側をブラケットに差し込み、さらに上側をはめ込みます。

  • 天井付けの場合

    ロールカバーの手前側をブラケットに差し込み、さらに奥側(窓側)をはめ込みます。

レユール

カバーレスタイプの場合

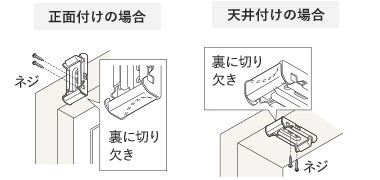

STEP1 ブラケットの取付け

  • 正面付けの場合 天井付けの場合
  • ブラケットを付属の取付ネジでしっかりと固定して下さい。ブラケットの取付位置は両端から約2〜5cm内側が適当です。3個以上の場合はその間に等間隔に取付けてください。

STEP2 本体の取付け

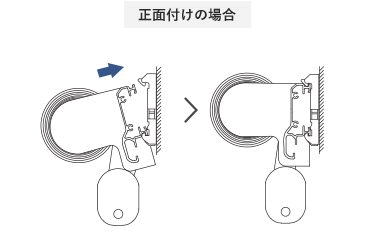

  • 正面付けの場合

    ロールカバーの下側をブラケットに差し込み、さらに上側をはめ込みます。

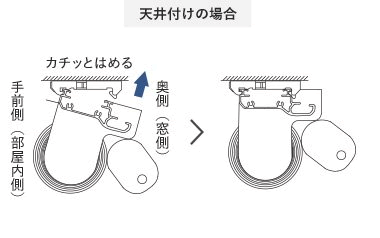

  • 天井付けの場合

    ロールカバーの手前側をブラケットに差し込み、さらに奥側(窓側)をはめ込みます。

カバータイプの場合

STEP1 ブラケットの取付け

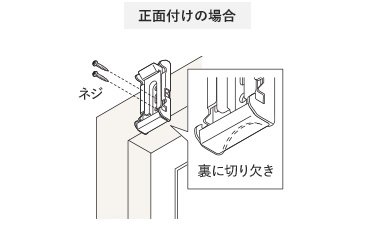

  • 正面付けの場合

    ブラケットを上図のような位置に2本のネジでしっかり固定してください。ブラケットの取付位置は両端から約4〜5cm内側が適当です。3個以上の場合はその間に等間隔に取付けてください。

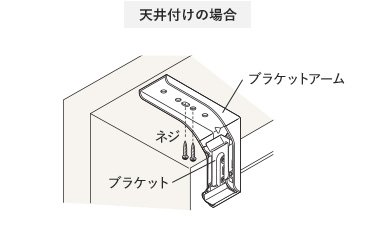

  • 天井付けの場合

    ブラケットアームにブラケットを取り付け、付属の取付ネジでしっかり固定してください。ブラケットアームの取付位置は両端から約4〜5cm内側が適当です。3個以上の場合はその間に等間隔に取付けてください。

STEP2 本体の取付け

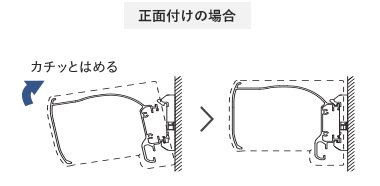

  • 正面付けの場合

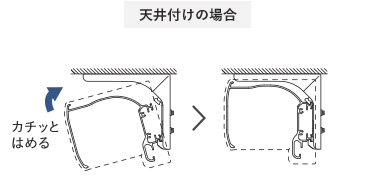

  • 天井付けの場合

カバーの下側をブラケットに差し込み、さらに上側をはめ込みます。
