TOSO ダブルロールスクリーン寸法の測り方・取付方法

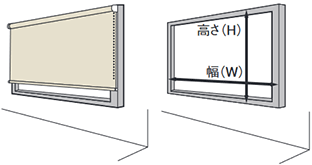

寸法の測り方
-
天井付け窓枠の内側に取付ける場合
幅は窓枠内側寸法から10mm程度差し引いてください。高さは窓枠内側寸法と同じサイズをご指定ください。
-
正面付け窓枠の外側に取付ける場合
幅・高さともに窓枠外側寸法以上を製品サイズとしてご指定下さい。
ATTENTION
製品タイプや操作方法により、生地幅寸法は製品幅寸法よりも短くなり、右図のイラストの様に隙間ができますので採寸時にはご注意ください。詳しい寸法は各製品タイプの仕様をご確認ください。
また、ロールスクリーンの生地はパイプ部分を覆い隠すため長めに裁断されており、ご指定の製品高さより長くなる場合がございます。この長めの部分は一定ではないことをご了承ください。
取付方法
STEP1 ブラケットの取付け
1.取り付け位置を決める

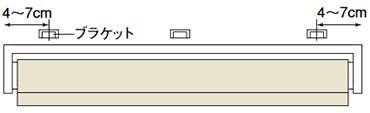

ブラケットの取付位置は両端から約4〜7cm内側が適当です。3個以上の場合はその間に等間隔に取付けてください。
※ブラケットの位置はサインペン等で下地に印を付けておくと取付けが簡単です。
2.ブラケットをビスで取付ける
ブラケットを付属の取付ネジでしっかりと固定して下さい。
STEP2 本体の取付け

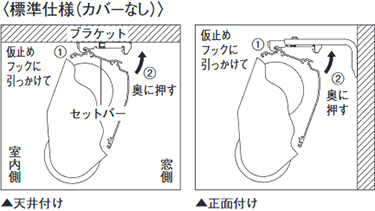

1. セットバーをブラケットの仮止めフックに引っかけてください。
2. 本体を奥にカチッと押し込んでください。

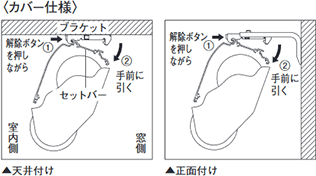

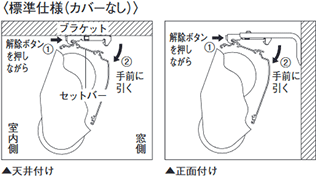

本体を取り外す場合
1. ブラケットの解除ボタンを押しながらセットバーを手前に引いてください。
2. 本体を仮止めフックから外してください。
