RESTAオリジナルMPWOOD樹脂ウッドデッキ組立手順(施工方法)

組み立て手順

(1)組み立て前の準備作業

土台の基礎工事について。
土台を平らにする基礎工事は、お客様側でお願いいたします。

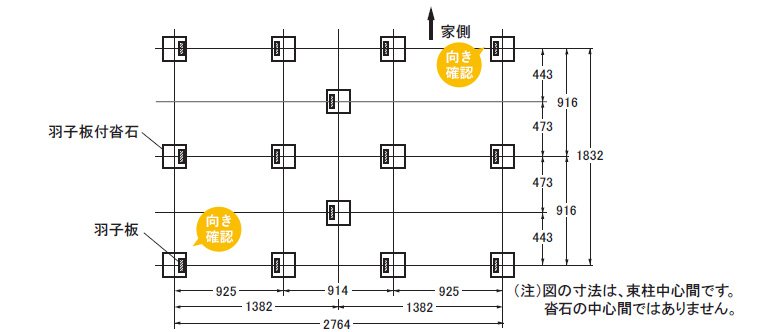

(2)羽子板付沓石(14個)を仮置きする

羽子板付沓石14個を、下図の羽子板の向きにして仮置きして下さい。
羽子板付沓石は、ホームセンターなどで購入して下さい。(お客様側でご用意願います)

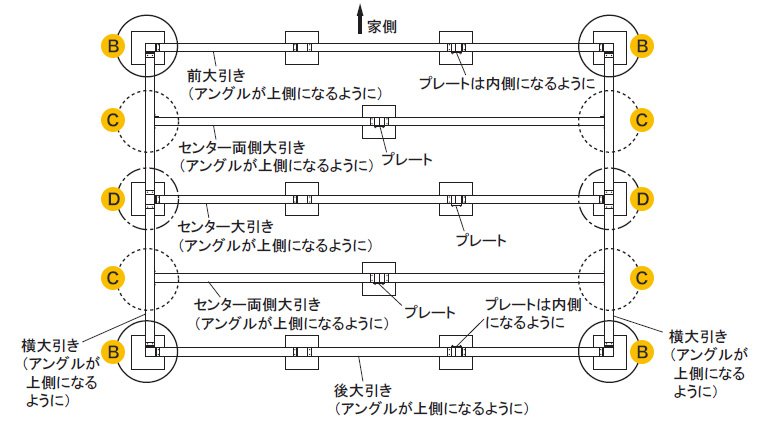

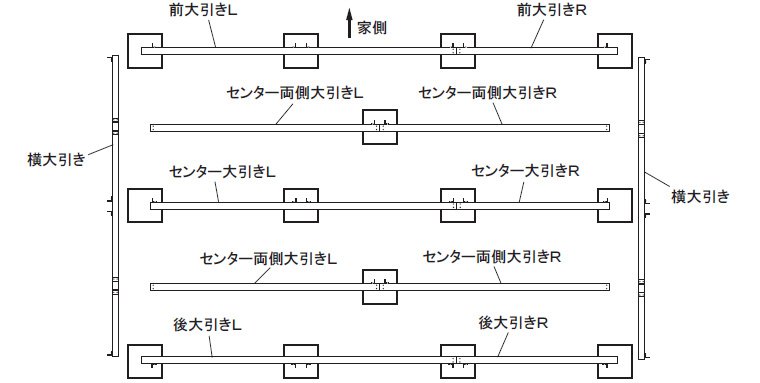

(3)各大引きを並べる

下図に合わせて、各大引きを羽子板付沓石上に並べます。

使用する部材
前大引きR×1・前大引きL×1・後大引きR×1・後大引きL×1・センター大引きR×1
センター大引きL×1・センター両側大引きR×2・センター両側大引きL×2・横大引き×2

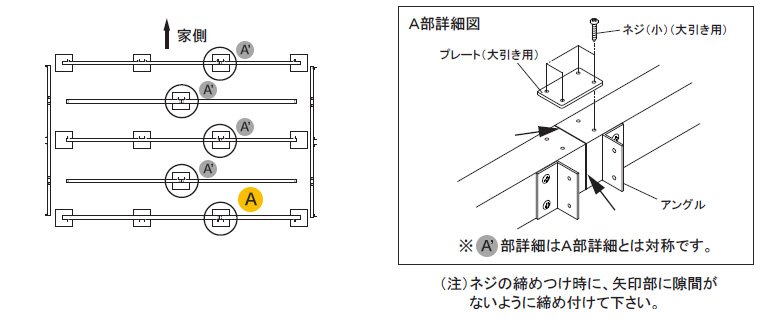

(4)プレートの取り付け

プレート(大引き用)を、前・後大引きR/L、センター大引きR/L
センター両側大引きR/Lのガイド穴に垂直にネジを締め付けて下さい。

使用する部材
プレート(大引き用)×5・ネジ小(大引き用)×20

(5)土台用ブロックの上に並べた、各大引きの向きを変える

手順(2)で並べた各大引きを、下図に合わせて向きを変え組み合わせて下さい。

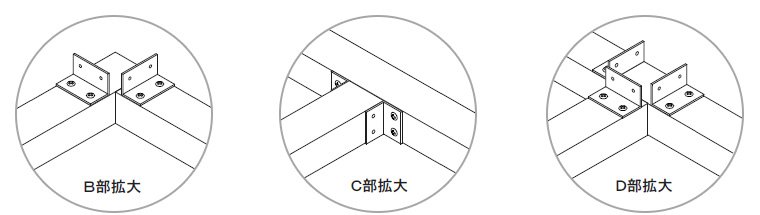

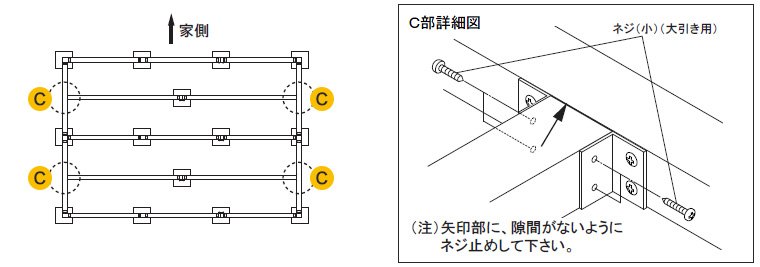

(6)C部をネジで締め付けます

C部4カ所を、ネジ(小)(大引き用)で組み付けて下さい。

使用する部材
ネジ小(大引き用)×16

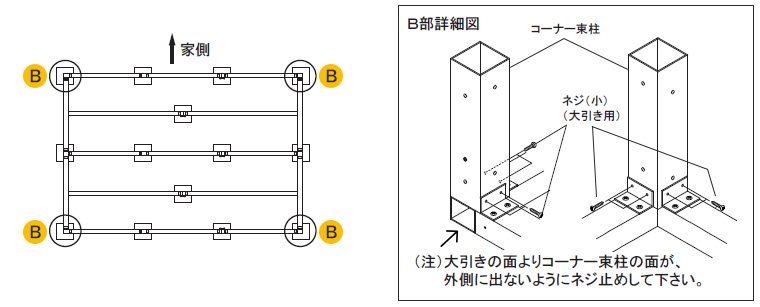

(7)コーナー束柱をB部に組み付けます

コーナー部(B部)4カ所に、コーナー束柱をネジ(小)(大引き用)で組み付けて下さい。

使用する部材
コーナー束柱×4・ネジ小(大引き用)×16

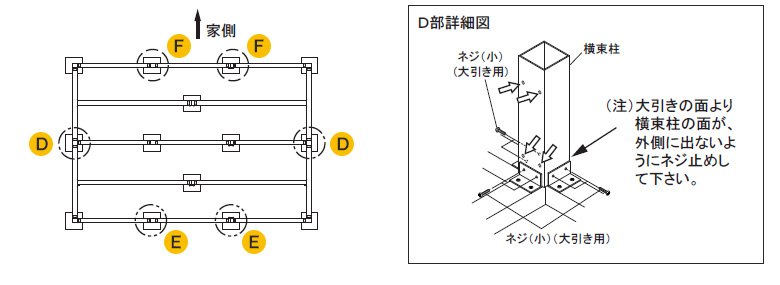

(8)前後束柱をE・F部に、横束柱をD部に組み付けます

前後束柱・横束柱をネジ(小)(大引き用)で、D・E・F部に組み付けて下さい。

使用する部材
前後束柱×4・横束柱×2・ネジ小(大引き用)×28

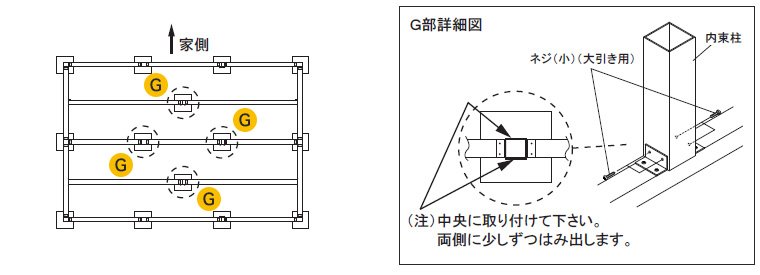

(9)内束柱をG部に組み付けます

内束柱をネジ(小)(大引き用)で、G部に組み付けて下さい。

使用する部材
内束柱×4・ネジ小(大引き用)×16

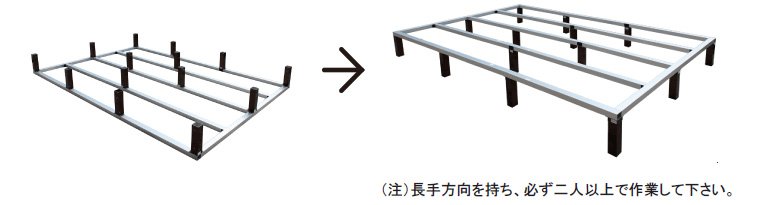

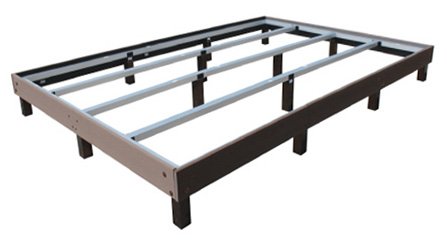

(10)デッキフレームを裏表逆にします。

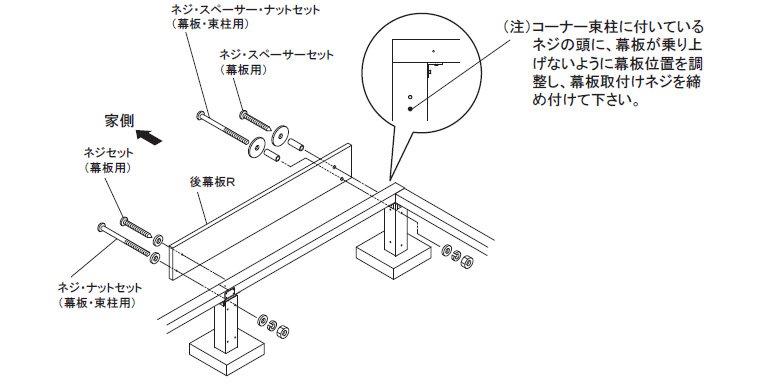

(11)家側に幕板を組み付けます

家側に後幕板Rを組み付けて下さい。

使用する部材
後幕板R×1・ネジセット(幕板用)×1・ネジ・ナットセット(幕板・束柱用)×1
ネジ・スペーサーセット(幕板用)×1・ネジ・スペーサー・ナットセット(幕板・束柱用)×1

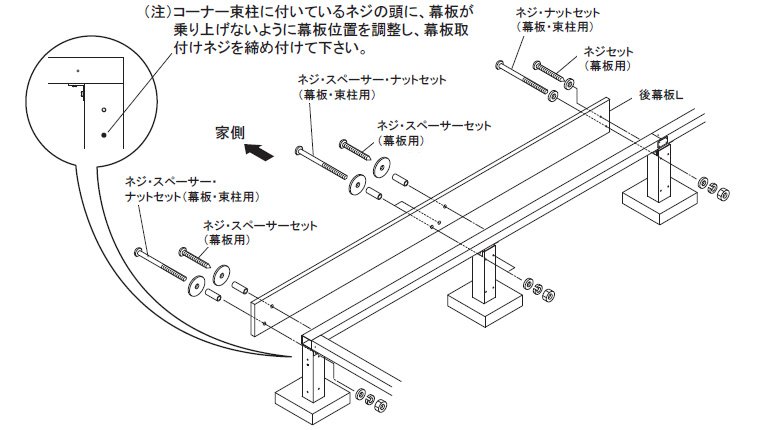

家側に後幕板Lを組み付けて下さい。

使用する部材
後幕板L×1・ネジセット(幕板用)×1・ネジ・ナットセット(幕板・束柱用)×1
ネジ・スペーサーセット(幕板用)×2・ネジ・スペーサー・ナットセット(幕板・束柱用)×3

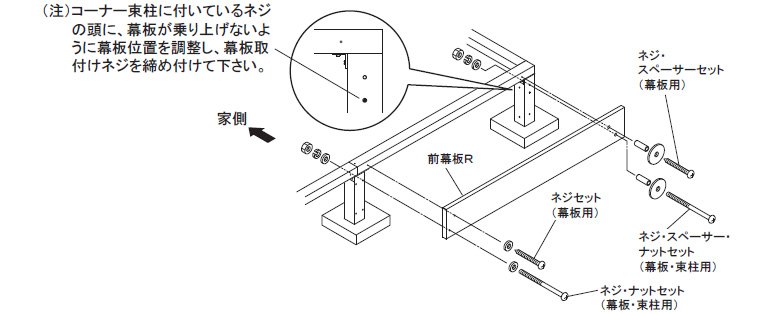

(12)庭側に幕板を組み付けます

庭側に前幕板Rを組み付けて下さい。

使用する部材
前幕板R×1・ネジセット(幕板用)×1・ネジ・ナットセット(幕板・束柱用)×1
ネジ・スペーサーセット(幕板用)×1・ネジ・スペーサー・ナットセット(幕板・束柱用)×1

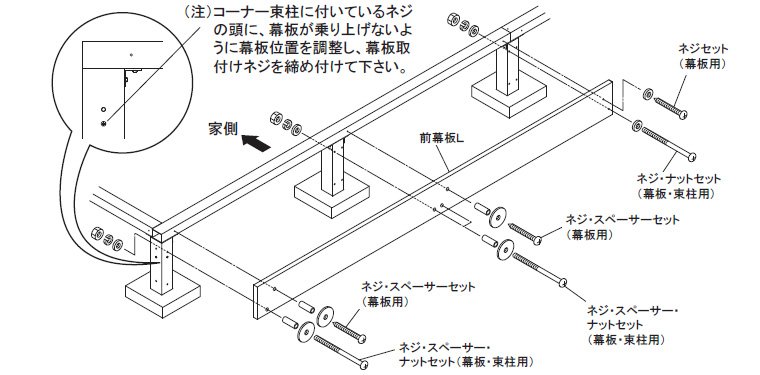

庭側に前幕板Lを組み付けて下さい。

使用する部材
前幕板R×1・ネジセット(幕板用)×1・ネジ・ナットセット(幕板・束柱用)×1
ネジ・スペーサーセット(幕板用)×2・ネジ・スペーサー・ナットセット(幕板・束柱用)×3

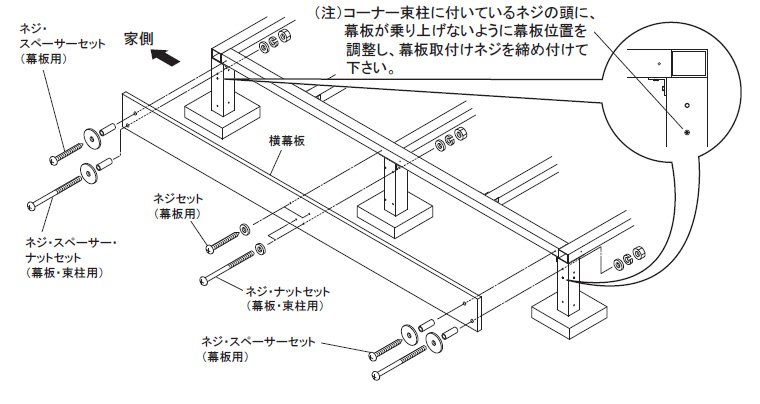

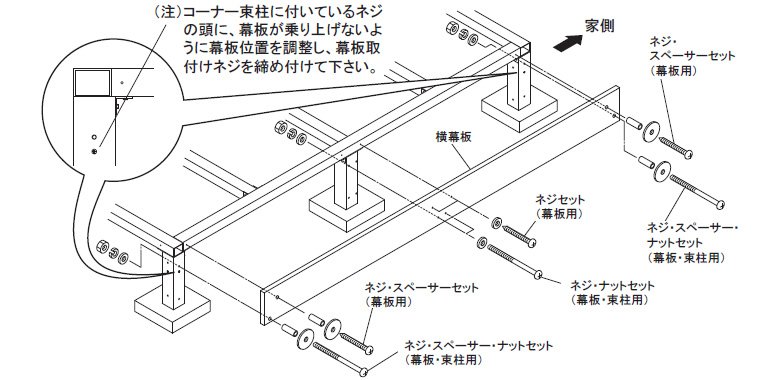

(13)右横側に横幕板を組み付けます

右横側に横幕板を組み付けて下さい。

使用する部材
横幕板×1・ネジセット(幕板用)×2・ネジ・ナットセット(幕板・束柱用)×2
ネジ・スペーサーセット(幕板用)×2・ネジ・スペーサー・ナットセット(幕板・束柱用)×2

(14)反対側に横幕板を組み付けます

左横側に横幕板を組み付けて下さい。

使用する部材
横幕板×1・ネジセット(幕板用)×2・ネジ・ナットセット(幕板・束柱用)×2
ネジ・スペーサーセット(幕板用)×2・ネジ・スペーサー・ナットセット(幕板・束柱用)×2

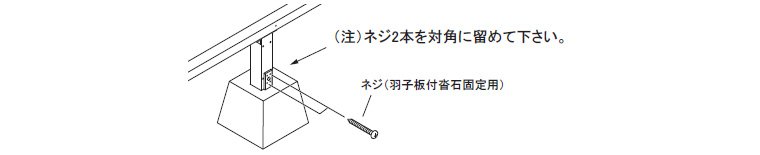

(15)束柱に羽子板付沓石を固定します

沓石の位置を調整した後、束柱に羽子板付沓石を固定してください。

使用する部材
ネジ(羽子板付沓石固定用)×28

(16)デッキを組み付けます

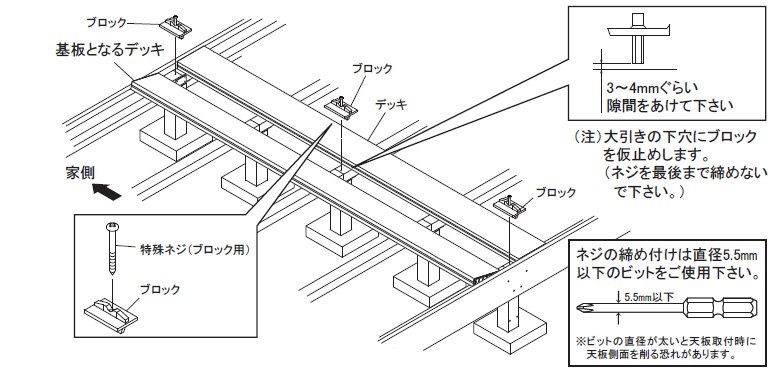

  • 次図の位置(下穴が明いている)に特殊ネジ(ブロック用)でブロックを仮止めします。
    仮止めしたブロックの両側に基板となるデッキを設置します。
    斜め上からブロックに挿入して下さい。
使用する部材
デッキ×2・ブロック×3・特殊ネジ(ブロック用)×3

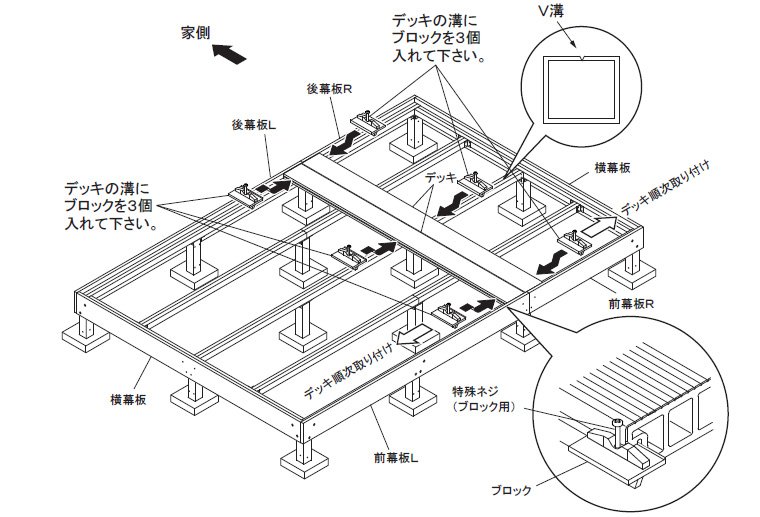

  • 特殊ネジ(ブロック用)をブロックに取り付け、デッキに3個挿入します。
    先ほど取り付けたブロックと同じ位置になるよう設置します。
    ブロックの中心は大引きのV溝になるようにして下さい。

    次のデッキをブロックに挿入し、取り付けます。
    ブロック取り付け→デッキ取り付け→ブロック取り付けを繰り返し、
    両端のデッキ以外を仮置きします。
使用する部材
デッキ×2・ブロック×48・特殊ネジ(ブロック用)×48

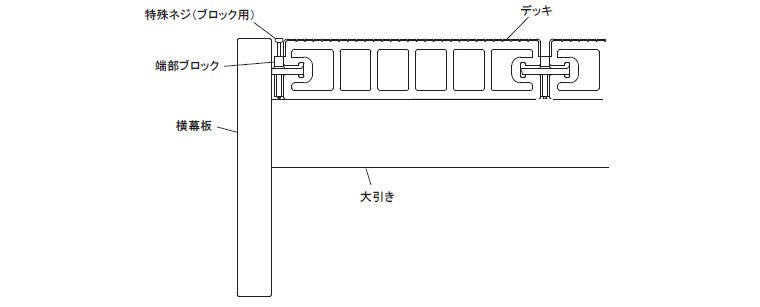

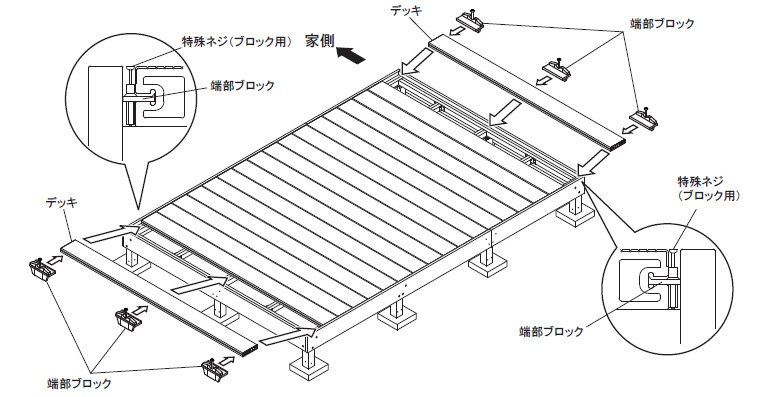

  • 両端デッキの幕板側に端部ブロックを3個ずつ取り付け下さい。
    手順5で取り付けたブロックに、先ほど端部ブロックを取り付けたデッキを
    取り付けます。斜め上からブロックに挿入して下さい。

    両端デッキの端部ブロックの中心を、大引きのV溝になるようにして下さい。
使用する部材
デッキ×2・ブロック×48・特殊ネジ(ブロック用)×48

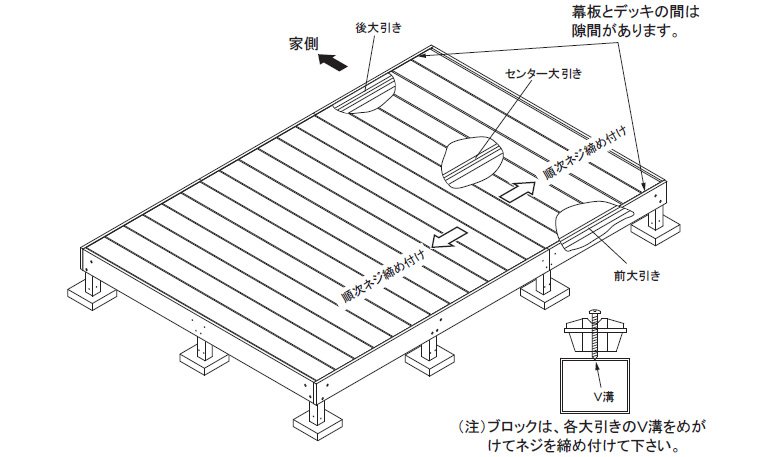

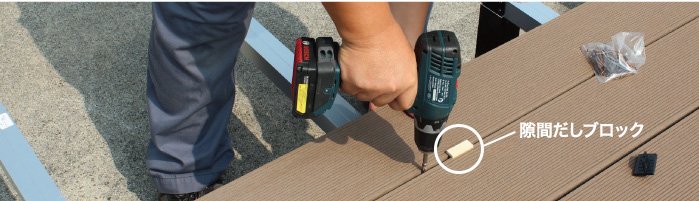

  • デッキがすべて並んだら、デッキ間の隙間を均等にし、基板となるデッキの
    両側から順に、外へとネジを締め付けて下さい。ネジ止めは大引きのV溝を
    めがけて締め付けて下さい。
  • 10両端デッキ横幕板側の端部ブロックのネジを締め付けて下さい。

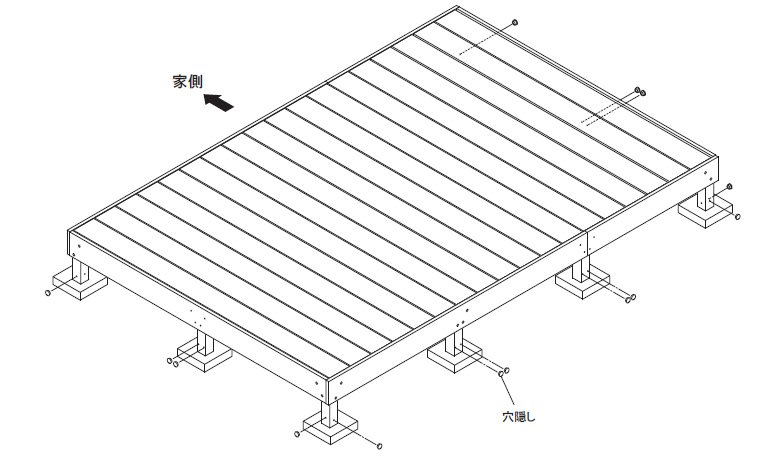

  • 11デッキ周りにフェンス(別売品)を取り付けない場合は、束柱の穴(フェンス取り付け用)
    に穴隠し(計14カ所)を取り付けて下さい。
使用する部材
穴隠し(Φ5用)×4・穴隠し(Φ9用)×10

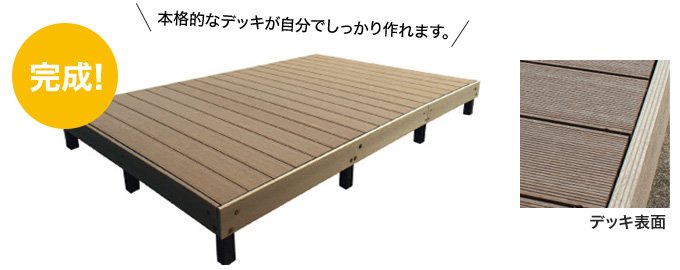

完成!本格的なデッキが自分でしっかり作れます。
