ハンディウッド 標準納まり図

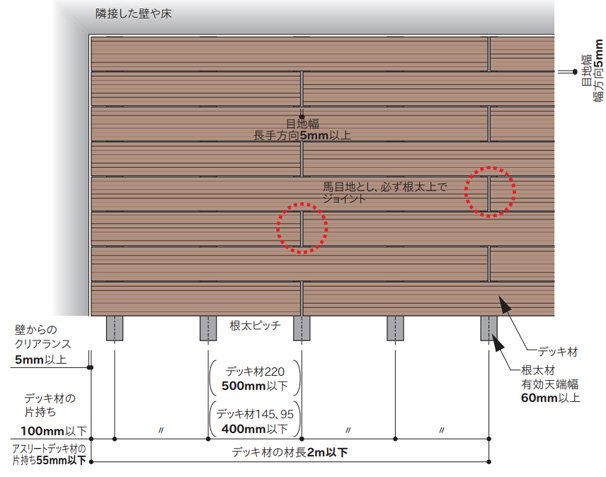

基本の平面納まり

デッキ材の割り付け
デッキの見栄えを考慮し、『馬目地』での割り付けとして下さい。
※馬目地:隣り合う長手方向のジョイント部をずらすデザイン。
根太ピッチ
デッキ材 145/95 芯々400mm以下、デッキ材 220 芯々500mm以下
デッキ材の片持ち
根太芯からデッキ先端100mm以下
壁からのクリアランス
5mm以上

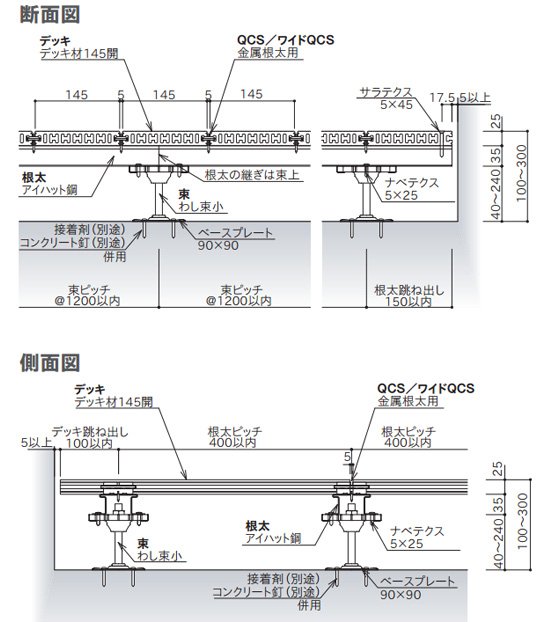

デッキ材145

シングル下地

(わし束小 H=100〜300)

断面図

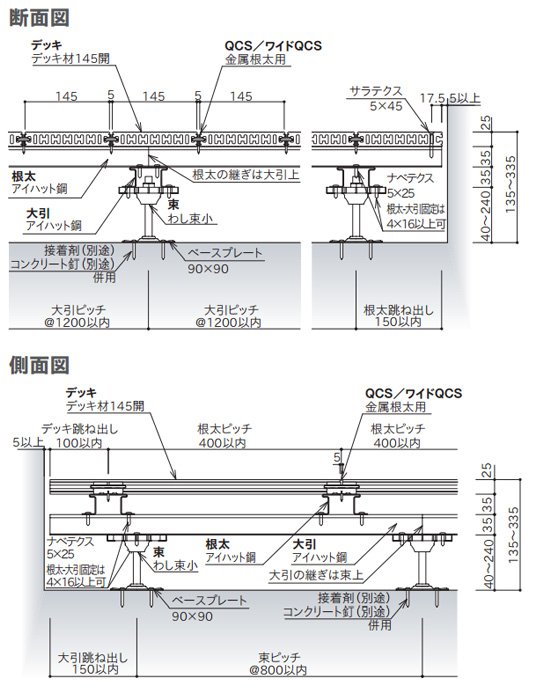

クロス下地

(わし束小 H=135〜335)

断面図 側面図

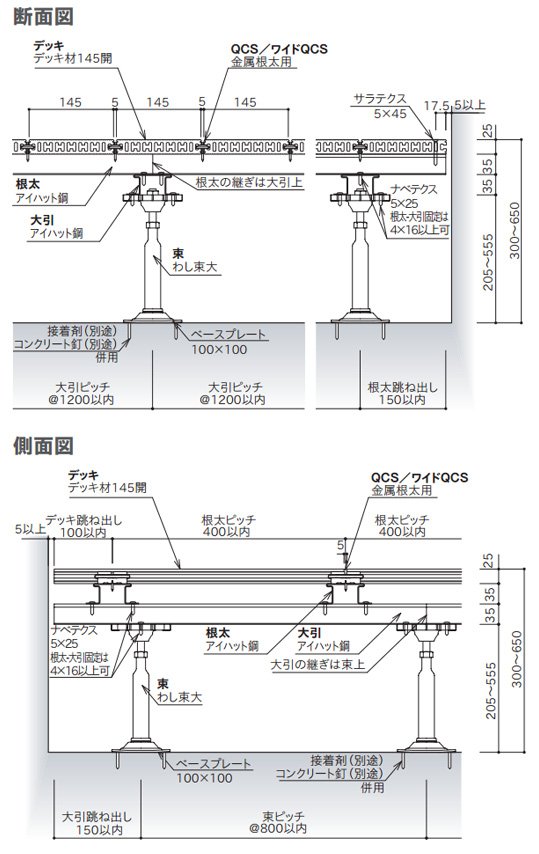

クロス下地

(わし束大 H=300〜650)

断面図 側面図

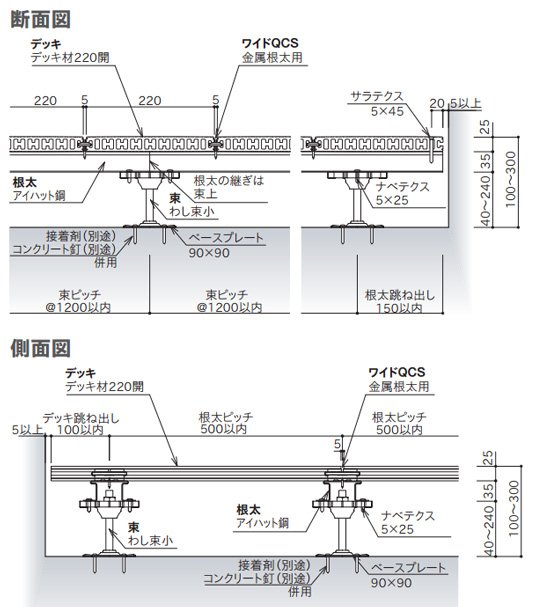

デッキ材220

シングル下地

(わし束小 H=100〜300)

断面図 側面図

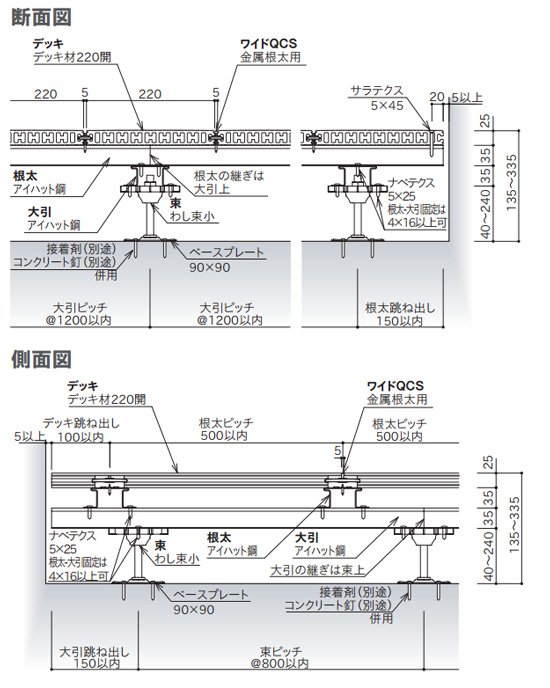

クロス下地

(わし束小 H=135〜335)

断面図 側面図

クロス下地

(わし束小 H=300〜650)

断面図 側面図

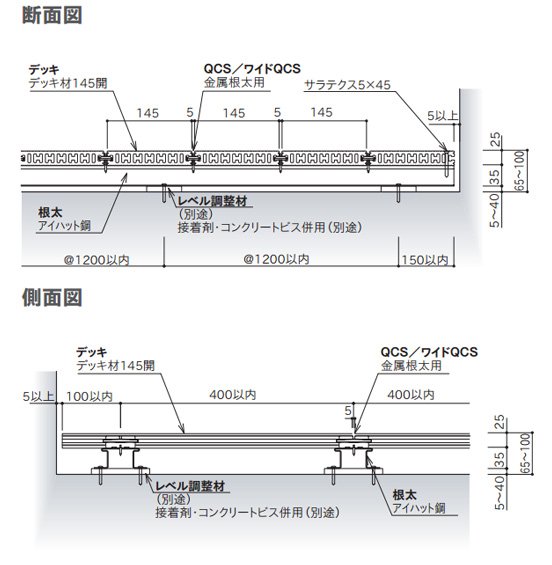

根太転ばし

デッキ材145

断面図 側面図

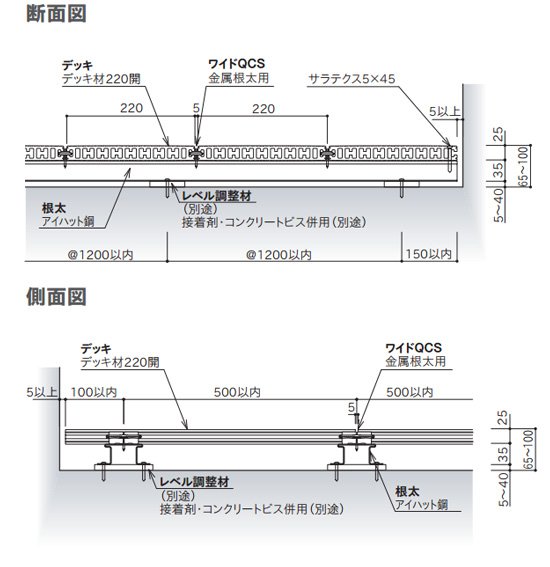

デッキ材220

断面図 側面図

デッキ端部

エンドキャップ

  • ・嵌合+接着方式なので安心。
  • ・固定にビスを使用しないのでスッキリとした仕上がり。
  • ・キャップもハンディウッドなので違和感がありません。
  • ・全断面に取り付け可能です。

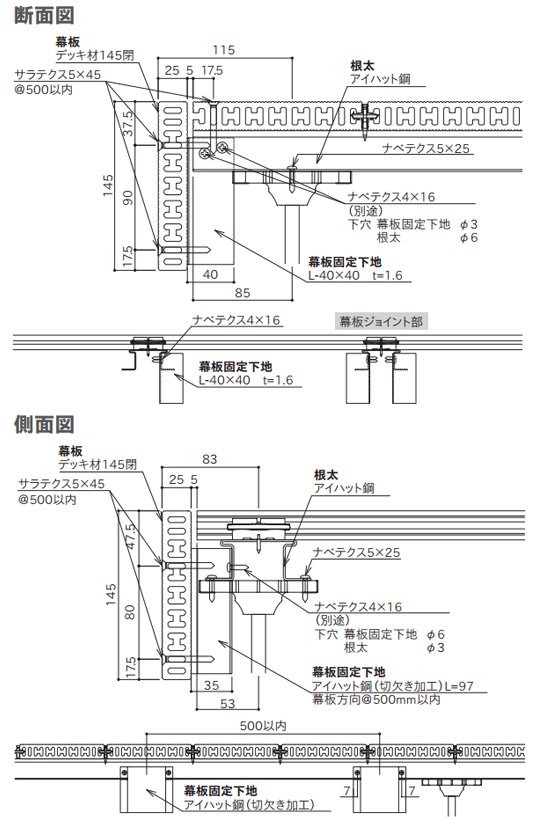

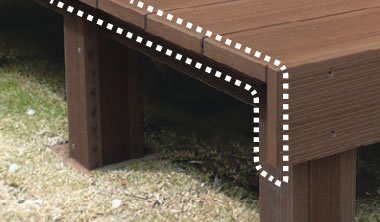

幕板

断面図 側面図
