窓用の採寸・取付方法

窓用の採寸・取付方法

採寸方法

採寸方法

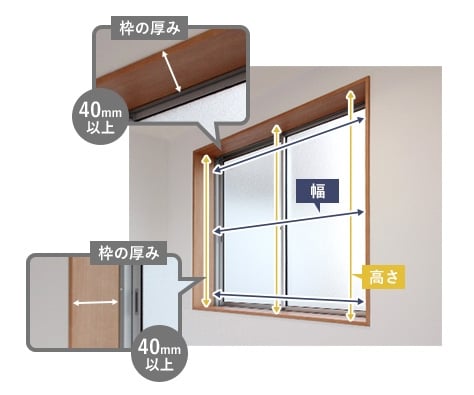

STEP1 「枠の厚み」を確認する

まずは、網戸を取付けるための
枠の幅が十分にあるかどうか確認します。
横枠も天井部分も測り、枠の厚みが40mm以上
(スリムタイプは24mm以上)あればOKです。
周りに干渉するものが
ないかどうかもチェックしてください。

STEP2 「幅」と「高さ」を採寸する

取付枠にゆがみがある場合がありますので、
「幅」「高さ」ともに2,3か所採寸し、
最小寸法を出してください。

寸法はある程度調整できます!

  • 幅の調整範囲

    幅の調整範囲

    上枠と壁面との隙間は、1~2mmであれば、カバーキャップをスライドさせることで埋めることができます。

  • 高さの調整範囲

    高さの調整範囲

    高さ方向は、上枠の隙間部分で±10mm(スリム窓用タイプは±3mm)の調整が可能です。

お願い

上記のように多少の調整が可能ですが、確実な取付のため採寸は出来る限り正確に行ってください。

取付方法

※両開きタイプの取付説明ですが、
片引タイプも基本的な流れは同じです。

用意するもの

  • 用意するもの
    • ・ドライバー 、メジャー、ハサミ
    • ・電動ドライバー(あると便利)
    • ・さしがね(あると便利)

    木枠に取付けるためのビスが付属しています。
    アルミ枠などに取付ける場合には、下穴をあけるか、金属用のビスを別途ご用意ください。

STEP1 梱包内容の確認

  • STEP1 梱包内容の確認
    • ・本体 、上枠、下枠
    • ・ビス等付属部品 ・取り扱い説明書

    網戸の取付けが初めての方でも大丈夫なように、説明書が入っています!

    付属の取付ネジ(木枠用)の首下寸法は、16mmです。
    設置箇所の枠の厚みは約10mm以上あれば取付可能です。

STEP2 取付け準備

  • STEP2 取付け準備
  • 商品サイズが間違っていないかチェックしながら、取付位置をあらかじめ確認しておきましょう。
    また、製品を正確に取付けるために、取付場所に付着してる埃や汚れをよく 落し、乾いた布で拭き取ります。

STEP3 上枠の取付け

  • 印をつける

    印をつける

    窓枠の取付けたい位置(奥行き)に、あらかじめ印をつけておきましょう。

  • 両面テープを貼る

    両面テープを貼る

    付属の仮止め用両面テープを上枠に貼ります。

  • 上枠を仮止めする

    上枠を仮止めする

    印に合わせ、斜めにならないように仮止めします。

  • ビスで固定する

    ビスで固定する

    上枠本体には、あらかじめ穴が開けてありますので、付属のビスで固定します。電動ドライバーを使うときは、締めすぎて上枠が変形しないように注意してください。

  • POINT!

    POINT!

    上枠はカバーキャップの厚み分、ご注文いただい幅より短くなっていますので、隙間が空きます。

  • 隙間を埋める

    隙間を埋める

    カバーキャップを端までスライドさせて、上枠と窓枠との隙間を埋めてください。

STEP4 上枠カバーの取付け

  • 取付位置の確認

    取付位置の確認

    上枠の真下に来るように、印などをつけてください。

  • 両面テープで貼り付ける

    両面テープで貼り付ける

    あらかじめ両面テープがついているので、剥離紙を剥がして取付けましょう。

  • 枠の下溝にかかる状態にする

    枠の下溝にかかる状態にする

    カバーは、上枠の下部にある溝に引っ掛けるように設置します。下から手で押し上げると動く状態で正常です。

STEP5 下枠の取付け

  • 取付位置の確認

    取付位置の確認

    上枠と下枠のセンターラインが一致する場所を確認し印をつけます。

  • 付属のビスで固定

    付属のビスで固定

    下枠が動かなくなるまでビスで固定します。

  • サイドキャップをスライド

    サイドキャップをスライド

    上枠と同様に、サイドキャップをスライドさせて隙間をなくします。

  • スリム窓用タイプの場合
  • スリム窓用タイプの場合

    スリム窓用タイプは、網戸の戻ろうとする力が強いため、網をたたむ側(収納側)に開き防止のプレートがつきます。あらかじめ、どちら側に収納するか決めてから、下枠を取付けてください。
    また、スリム窓用タイプには、STEP6で取付ける下枠カバーはないので、STEP7からご確認ください。

STEP6 下枠カバーの取付け

  • 下枠カバーをカット

    下枠カバーをカット

    取付幅-5mmになるよう、ハサミでカットします。

  • 下枠にはめ込む

    下枠にはめ込む

    下枠にパチンと音がするまで、はめ込みます。

STEP7 網戸本体の取付け

  • 本体のはめ込み

    本体のはめ込み

    本体を斜めにして、左右とも枠に差し込みます。

  • CHECK!

    CHECK!

    「室内側」と書かれたシールが、室内を向くようにしてください。網戸本体に上下はありません。

  • 片方の本体を仮止め

    片方の本体を仮止め

    片方の本体は、倒れないよう仮止めしておきます。

  • 本体の固定

    本体の固定

    本体を片方ずつ付属のビスで固定します。

STEP8 ワイヤーストッパーの取付け

  • 部品確認

    部品確認

    下部のワイヤーをおさえるため、ワイヤーストッパーを取り付けます。

  • 下枠の中心に設置

    下枠の中心に設置

    ワイヤーストッパーの取付位置は、下枠の中心です。

片開きの場合は製品の向きに
ご注意下さい

  • 左収納

    左収納
  • 右収納

    右収納

開閉方向によって、製品本体を取付ける向きが異なります。室内側から見て、左側にスクリーンを収納する場合、室内側シールが左下に来るように取付けて下さい。右側にスクリーンを収納する場合は、室内側シールが右上に来るように取付けます。両開きと同様に本体を上下枠に差し込んだ後、戸当り枠、収納枠の順に付属のビスで固定して下さい。

STEP9 完成!

  • STEP9 完成
  • STEP9 完成
  • STEP9 完成

開け閉めを行い、問題なければ完成です!
より詳しい取付方法は、
付属の説明書でご確認ください。
