RESTAオリジナルプリーツ網戸 ロハリア商品仕様

玄関・勝手口・テラスドア用

キャタピラの長さと収納スペースの関係により、製品の形状が異なります。

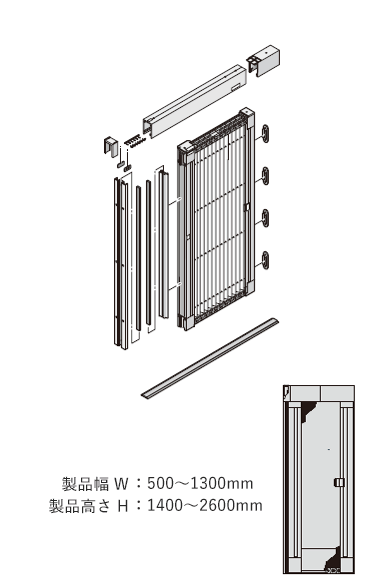

片引き

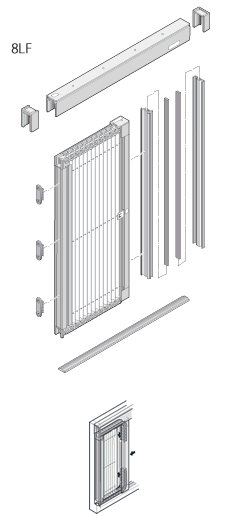

  • 8LF

    上下のキャタピラがプリーツを収納時にスライドバーに収納する仕様。

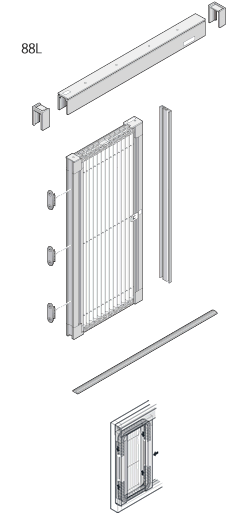

  • 88L

    上下のキャタピラがプリーツを収納時にスライドバーと収納枠に収納する仕様。

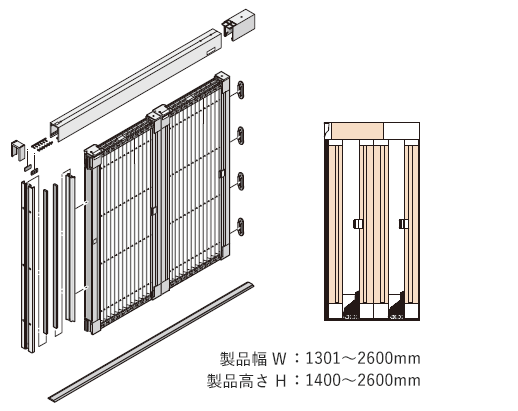

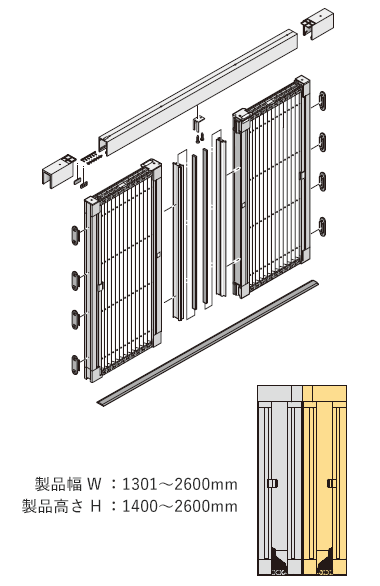

両引き

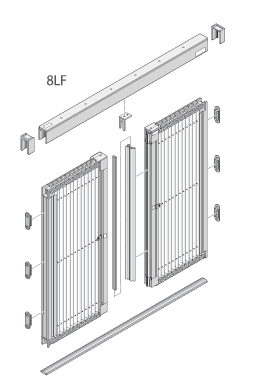

8LF

納まり図

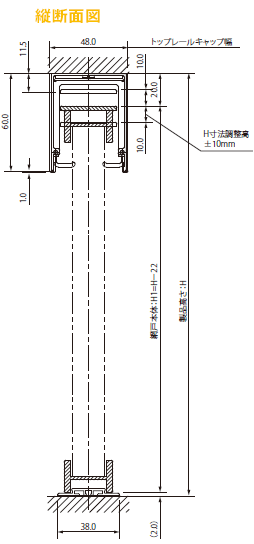

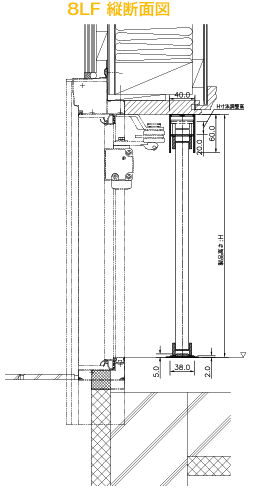

8LF 縦断面図

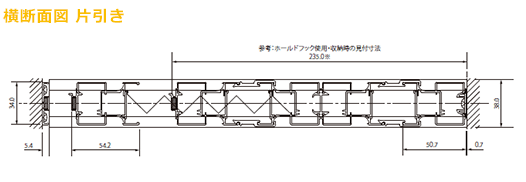

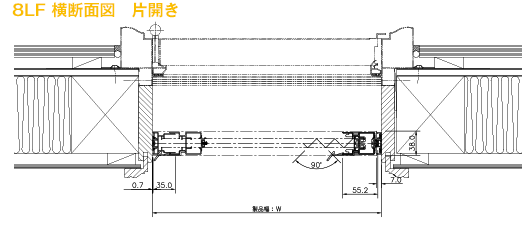

8LF 横断面図 片開き

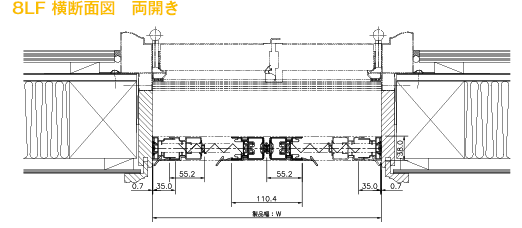

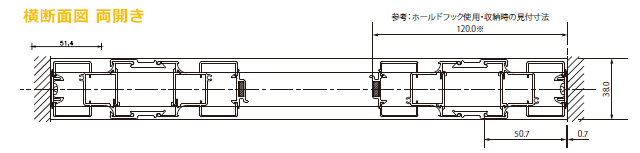

8LF 横断面図 両開き
88L 縦断面図

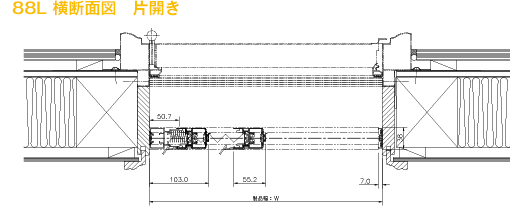

88L 横断面図 片開き

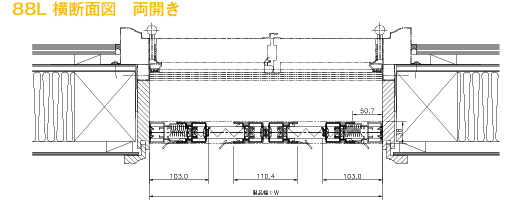

88L 横断面図 両開き

注)幅方向は上枠、レールを最大300mmまで切り詰めできます。
  高さ方向は上枠の呑込みでマイナス20mmプラス10mmの調整寸法となっています。

片引き 制作制限表
高さ\幅
(mm)
300~
500
501~
700
701~
900
901~
1100
1101~
1300
1200~14008LF88L88L
1401~16008LF88L88L88L
1601~18008LF8LF88L88L88L
1801~20008LF8LF88L88L88L
2001~22008LF8LF8LF88L88L
2201~24008LF8LF8LF88L88L
2401~26008LF8LF8LF8LF88L
両引き 制作制限表
高さ\幅
(mm)
600~
1000
1001~
1400
1401~
1800
1801~
2200
2201~
2600
1200~14008LF88L88L
1401~16008LF88L88L88L
1601~18008LF8LF88L88L88L
1801~20008LF8LF88L88L88L
2001~22008LF8LF8LF88L88L
2201~24008LF8LF8LF88L88L
2401~26008LF8LF8LF8LF88L

窓用(一般タイプ・スリムタイプ)

【一般タイプ】

片引と両引きタイプの2タイプがあります。

片引き

製品幅W:300~1300mm 製品高:584~2380mm

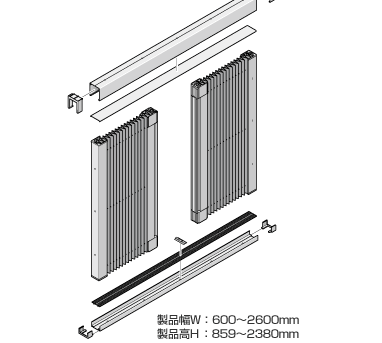

両引き

製品幅W:600~2600mm 製品高:859~2380mm

納まり図

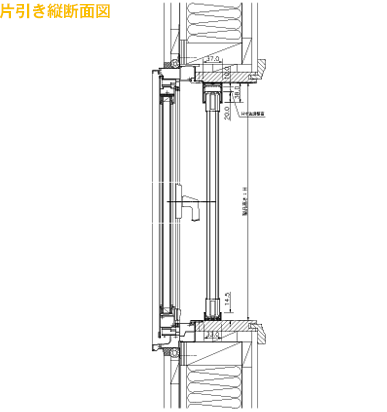

片引き縦断面図

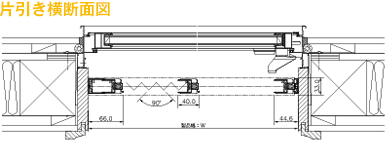

片引き横断面図

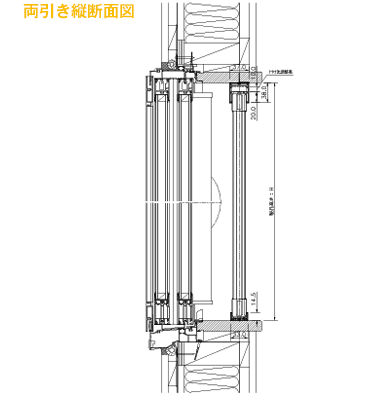

両引き縦断面図
両引き横断面図

注)幅方向は±2mm、高さ方向は±10mmの調整代となります。

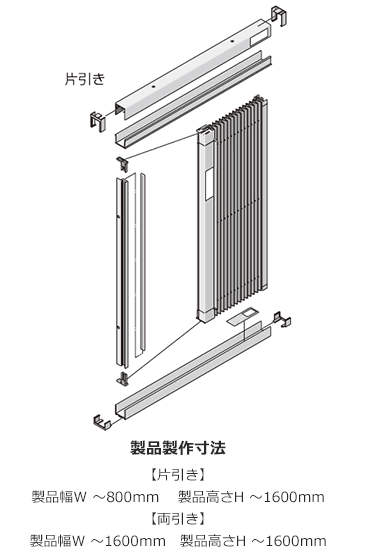

【スリムタイプ】

片引と両引きタイプの2タイプがあります。

製品幅W:300~1300mm 製品高:584~2380mm

納まり図

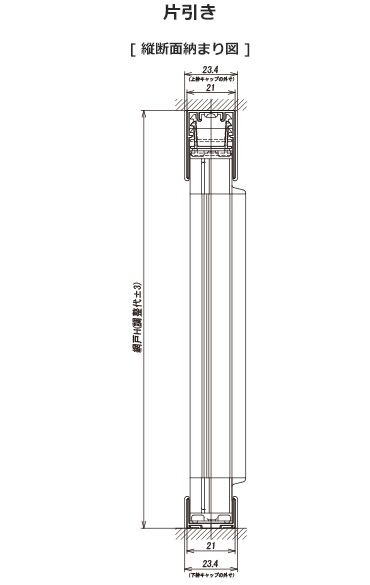

片引き縦断面図

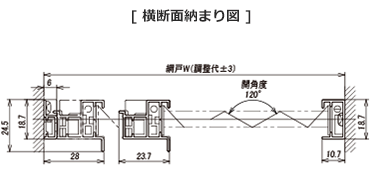

片引き横断面図
両引き縦断面図

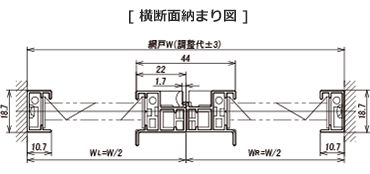

両引き横断面図

注)幅方向は±3mm、高さ方向は±3mmの調整代となります。

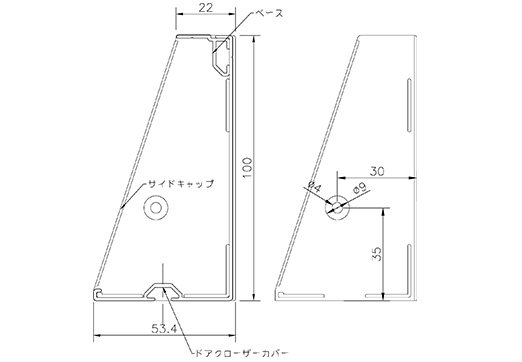

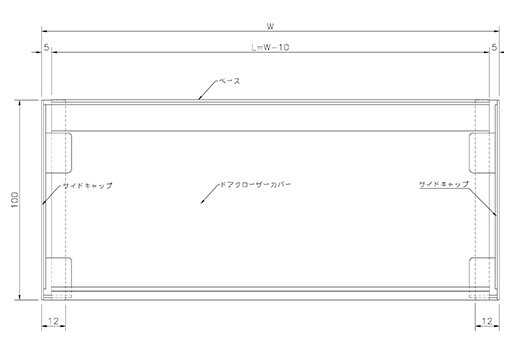

ドアクローザーカバー仕様
