玄関・テラス窓用の採寸・取付方法

玄関・テラス窓用の
採寸・取付方法

採寸方法

採寸方法

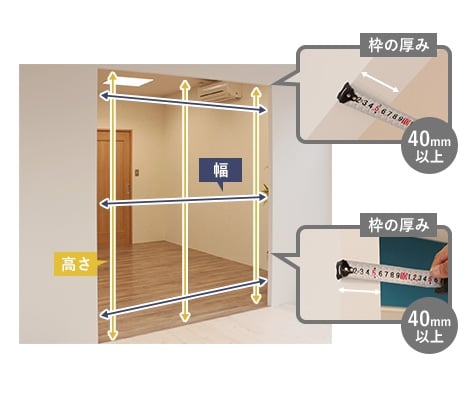

STEP1 「枠の厚み」を確認する

まずは、網戸を取付けるための枠の幅が
十分にあるかどうか確認します。
横枠も天井部分も測り、
枠の幅が40mm以上あればOKです。
周りに干渉するものがないかどうかも
チェックしてください。

STEP2 「幅」と「高さ」を採寸する

取付枠にゆがみがある場合がありますので、
「幅」「高さ」ともに2,3か所採寸し、
最小寸法を出してください。

ドアクローザー対応タイプも
あります!

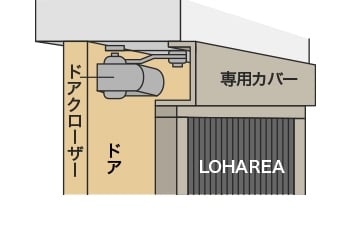

  • ドアクローザー対応タイプもあります
  • ドアクローザーのついたドアに対応できるように、専用のカバーがセットになったタイプもございます。ドアクローザーが干渉して標準タイプや網交換タイプが設置できない場合は、こちらのタイプをご検討ください。

寸法はある程度調整できます!

  • 幅の調整範囲

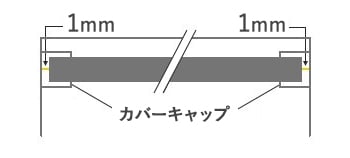

    幅の調整範囲

    上枠と壁面との隙間は、1~2mmであれば、カバーキャップをスライドさせることで埋めることができます。

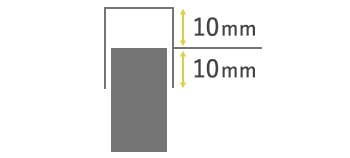

  • 高さの調整範囲

    高さの調整範囲

    高さ方向は、上枠の隙間部分で±10mmの調整が可能です。

お願い

上記のように多少の調整が可能ですが、確実な取付のため採寸は出来る限り正確に行ってください。

取付方法

※両開きタイプの取付説明ですが、
片引タイプも基本的な流れは同じです。

  • 取付方法を動画で解説!

    網戸の取付けが初めての方でも大丈夫なように、
    わかりやすく解説します。

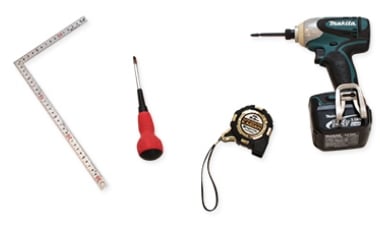

用意するもの

  • 用意するもの
    • ・ドライバー 、メジャー
    • ・電動ドライバー(あると便利)
    • ・さしがね(あると便利)

    木枠に取付けるためのビスが付属しています。
    アルミ枠などに取付ける場合には、下穴をあけるか、金属用のビスを別途ご用意ください。

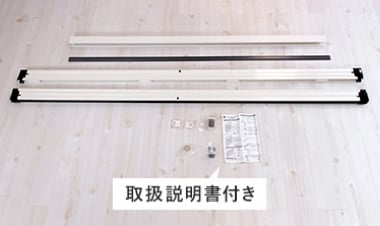

STEP1 梱包内容の確認

  • STEP1 梱包内容の確認
    • ・本体 、上枠、下枠
    • ・ビス等付属部品 ・取り扱い説明書

    網戸の取付けが初めての方でも大丈夫なように、説明書が入っています!

    付属の取付ネジ(木枠用)の首下寸法は、16mmです。
    設置箇所の枠の厚みは約10mm以上あれば取付可能です。

STEP2 取付け準備

  • STEP2 取付け準備
  • 商品サイズが間違っていないかチェックしながら、取付位置をあらかじめ確認しておきましょう。
    また、製品を正確に取付けるために、取付場所に付着してる埃や汚れをよく 落し、乾いた布で拭き取ります。

STEP3 上枠の取付け

  • キャップをはめる

    キャップをはめる

    上枠の両サイドにカバーキャップをはめ込みます。

  • 両面テープを貼る

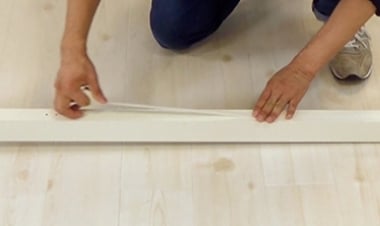

    両面テープを貼る

    仮止め用の両面テープを貼り付けます。

  • 上枠を仮止めする

    上枠を仮止めする

    左右の隙間が均等になるよう、上枠を真っ直ぐに取付けましょう。

  • ビスで固定する

    ビスで固定する

    上枠本体には、あらかじめ穴が開けてありますので、付属のビスで固定します。電動ドライバーを使うときは、締めすぎて上枠が変形しないように注意してください。

  • 隙間を埋める

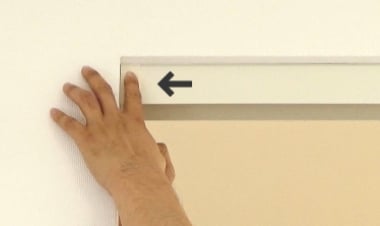

    隙間を埋める

    上枠はカバーキャップの厚み分、ご注文いただい幅より短くなっていますので、隙間が空きます。カバーキャップをスライドさせて、その隙間を埋めてください。

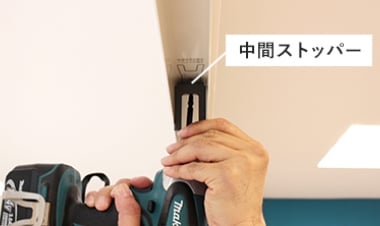

  • 中間ストッパーを取付ける

    中間ストッパーを取付ける

    両開きの場合には、開閉時に製品が真ん中で止まるように、中間ストッパーを取付けます。取付位置は、上枠に記載されていますので、向きに注意して取付けましょう。

STEP4 下レールの取付け

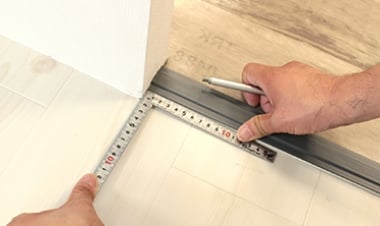

  • 取付位置の確認

    取付位置の確認

    上枠の真下に来るように、印などをつけてください。

  • 両面テープで貼り付ける

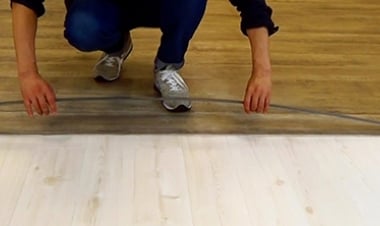

    両面テープで貼り付ける

    あらかじめ両面テープがついているので、剥離紙を剥がして取付けましょう。

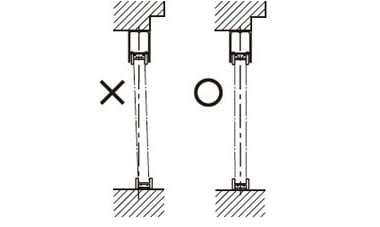

CHECK!

CHECK!

スムーズな開閉のために、上枠と下レールの
中心線が合うようにしてください。

STEP5 網戸本体の取付け

  • 上下を確認する

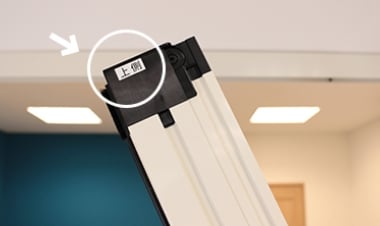

    上下を確認する

    「上側」と書かれたシールで製品の上下を確認します。

  • 本体をはめ込む

    本体をはめ込む

    網戸本体を斜めにして、上枠と下レールの間に入れます。

  • 両面テープをめくる

    両面テープをめくる

    壁と接する面にあるアンカープレートの両面テープの剥離紙を剥がします。

  • 壁に強く押し付ける

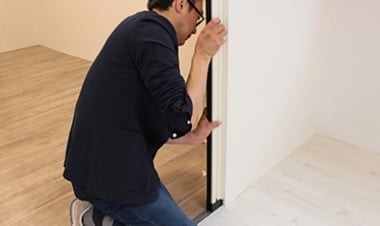

    壁に強く押し付ける

    本体を下レールに載せた状態で、壁に強く押し付けます。

  • プレートだけ残す

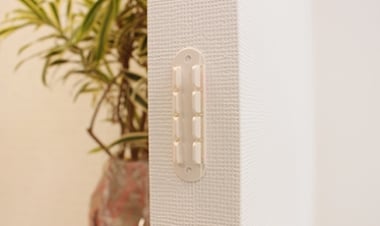

    プレートだけ残す

    本体を引き離し、アンカープレートだけが残っている状態にします。

  • ビスで固定する

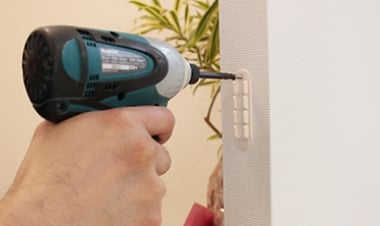

    ビスで固定する

    アンカープレートを付属のビスで固定します。

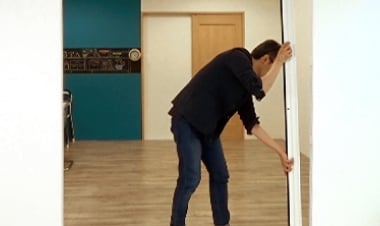

  • 本体を壁に固定する

    本体を壁に固定する

    ビスで固定したプレートに、本体を押し付けて、固定します。両引きの場合は、反対側も同様に行います。片引の場合には、マグネット付きの戸当枠を取付けます。

  • アンカープレートが上手くつかない場合

    (アンカープレートが上手くつかない場合)

    両面テープがくっつかない場合は、水性ペンでプレートの枠を囲み、壁に押し付けて印をつけます。プレートのみを本体から外し、別で取付けます。

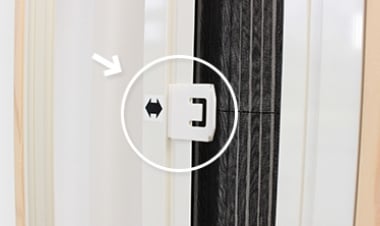

STEP6 ホールドフックの取付け

  • STEP6 ホールドフックの取付け
  • ホールドフックは、網戸をたたんだときに、再び開いてこないようするための部品です。
    よく開け閉めする側(通常は部屋の内側)に取付けましょう。

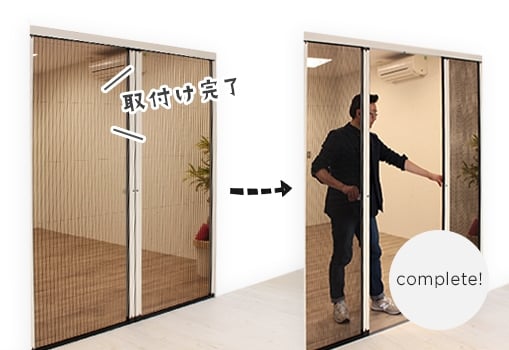

Step7 完成!

採寸方法

開け閉めを行い、問題なければ完成です!
より詳しい取付方法は、
付属の説明書でご確認ください。
