東京ブラインド ウッドブラインド ベネチア50商品仕様
クラシックタイプ
構造図
※クラシックタイプの場合、幅1400～1600mm×高さ1010～3000mmの範囲の製品にはたわみ止め部品（センターサポート）がミドルレールの中央部に入ります。
※クラシックタイプ巾1200mm以上はミドルレールにラミン材を使用するため、国産杉スラットとの色違いが生じます。
| 1 | バランス（オプション） |
8 | 開閉操作コード |
|---|---|---|---|
| 2 | ヘッドレール |
9 | 昇降操作コードノブ |
| 3 | ミドルレール |
10 | 開閉操作コードノブ |
| 4 | ブラケット |
11 | スラット（羽根） |
| 5 | ストッパー |
12 | ボトムレール |
| 6 | 開閉ギア |
13 | 幅広ラダーテープ |
| 7 | 昇降操作コード |
14 | 昇降コード |
-

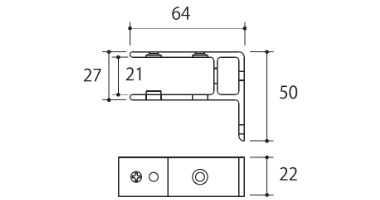

ブラケット寸法
-

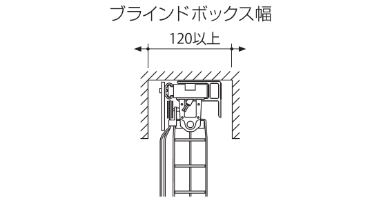

ブラインドボックス納まり図
製品仕様
-
材質・色
スラット：智頭杉（無塗装/オスモ塗装/蜜ロウ塗装）
ヘッドボックス：国産杉材
ボトムレール：国産杉材（スラットと同系色） -
スラットのサイズ
幅50mm×厚さ3mm
-
製作可能寸法
幅（W)：380mm～1600mm
高さ（H)：300mm～2400mm
面積：3.5m2 -
たたみ代寸法
計算式：製品の高さ（mm）×0.09+125mm
-
ブラケット数
製品幅(mm) 380～1400 1410～1600 個数 2個 3個 -
ラダーテープ本数
製品幅(mm) 380～1100 1110～1600 本数 2本 3本
製品重量計算式
-
ヘッドレール部 W(m)×340g+280g スラット H(m)÷0.04×W(m)×65g ボトムレール W(m)×300g ミドルレール [W(m)-0.16]×260g -
- オプション塗装の場合は左記計算式の5～7％UPの重量になります。
- スラットは天然木を使用しているため、木の個性や気候・環境により、含水率が常時均一ではありません。それに伴い、重量に若干誤差が生じますので、あらかじめご了承ください。
操作方法
-

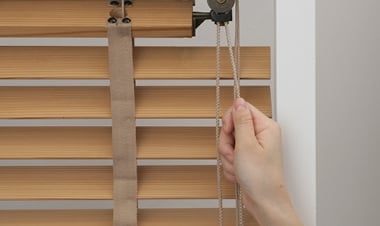

スラットの開閉
開閉コードを操作するとスラットの開閉操作ができます。
-
ラダーテープ本数

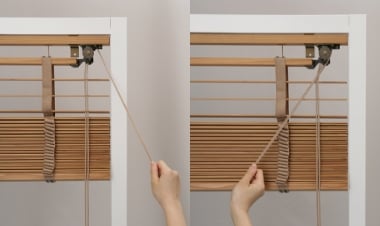

（左）昇降コードを引くとブラインドが上がります。昇降コードを引き、外側へ傾けると途中で停止します。
（右）ブラインドを下げる場合は、軽く昇降コードを引き内側へ傾けて手をゆっくり緩めます。
ギアタイプ

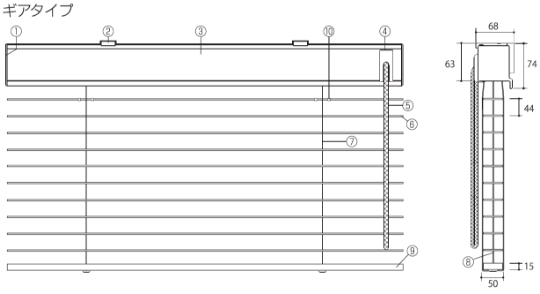

構造図
| 1 | ボックスキャップ |
6 | スラット（羽根） |
|---|---|---|---|
| 2 | ブラケット |
7 | ラダーコード |
| 3 | ヘッドボックス |
8 | 昇降コード |
| 4 | ギアボックス |
9 | ボトムレール |
| 5 | 操作コード |
10 | スラット押さえ |
-

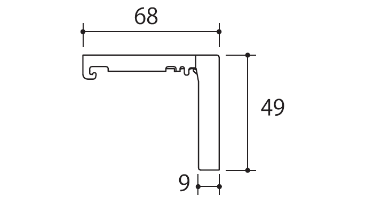

ブラケット寸法
-

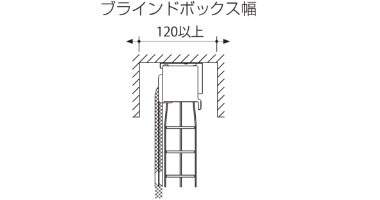

ブラインドボックス納まり図
製品詳細
-
材質・色
スラット：智頭杉（無塗装/オスモ塗装/蜜ロウ塗装）
ヘッドボックス：アルミ押し出し形材
ボトムレール：国産杉材（スラットと同系色） -
スラットのサイズ
幅50mm×厚さ3mm
-
製作可能寸法
幅（W)：450mm～2000mm
高さ（H)：300mm～3000mm
面積：4m2 -
たたみ代寸法
計算式：製品の高さ（mm）×0.076+85mm
-
ブラケット数
製品幅
(mm)450～1300 1310～1800 1810～2000 個数 2個 3個 4個 -
ラダーテープ本数
製品幅
(mm)～800 810～1300 1310～1600 1610～2000 本数 2本 3本 4本 5本
製品重量計算式
-
ヘッドレール部 W(m)×800g スラット H(m)÷0.04×W(m)×65g ボトムレール W(m)×300g -
- オプション塗装の場合は左記計算式の5～7％UPの重量になります。
- スラットは天然木を使用しているため、木の個性や気候・環境により、含水率が常時均一ではありません。それに伴い、重量に若干誤差が生じますので、あらかじめご了承ください。
操作方法
-
-

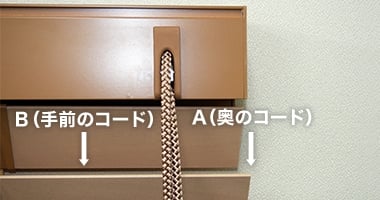

1本のエンドレスコードを操作することにより、ブラインドの昇降、スラットの角度調整を行うことができます。コードのA（奥）を引くとスラットが下降し、B（手前）を引くとスラット上面が室内向きに回転し、そのまま引き続けると上昇します。
各種仕様についての注意
- クラシックタイプは、幅1400mmを超える製品や高さ2200mmを超える製品は重量があるためスラット角度が不揃いになります。
- 2m2以上の大型サイズは、操作が多少重くなります。
