彩木ガーデンデッキ DIYキット取付説明書・納まり図面

彩木ガーデンデッキは、ウッドデッキを作るためのデッキ材と部材がカットされた状態で届くので、面倒なカットは不要!簡単に組み立てることができます。ここでは、RESTAいちおしの彩木ガーデンデッキ DIYキットの施工方法を図面でご説明します。

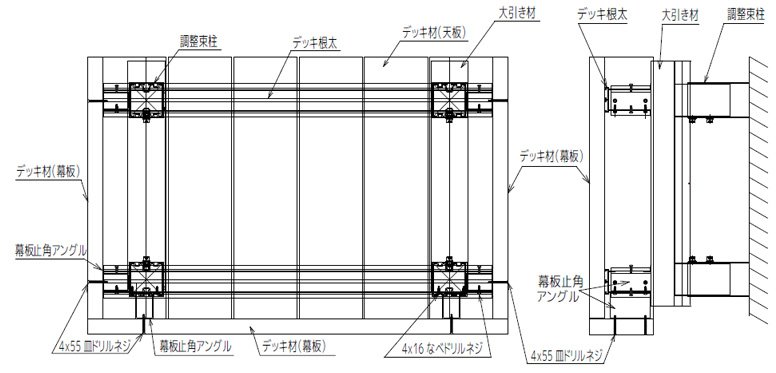

デッキ姿図

デッキ姿図

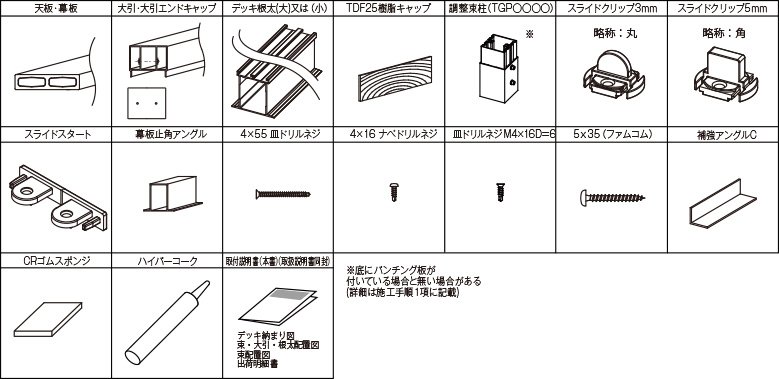

セット内容

※記載の内容は仕様が変更になる場合があります。

セット内容
ご用意して頂くもの
インパクトドライバー・プラスビット2番・コーキングガン
6mm六角レンチ・水平器・メジャー・カッター

施工方法

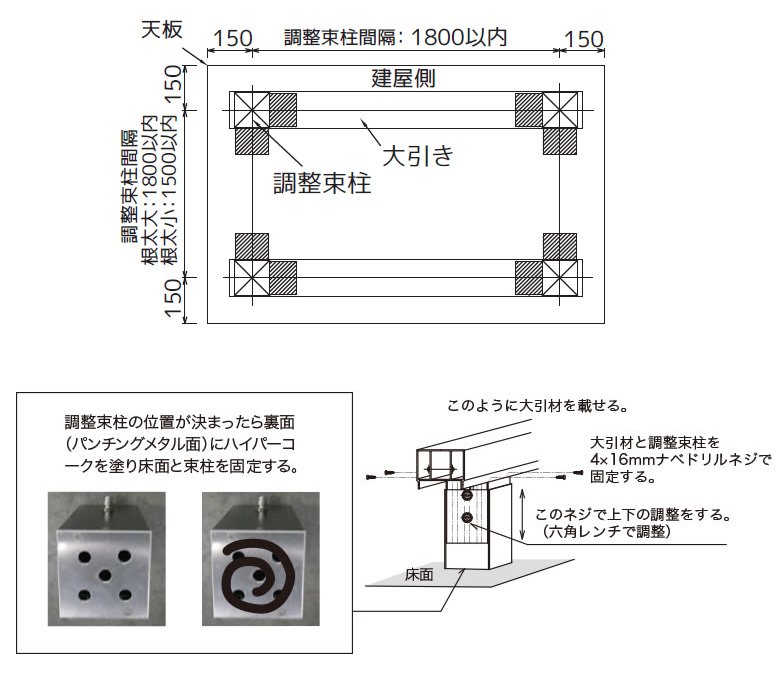

STEP1 図面に従い調整束を置きその上に大引材を乗せて下さい

※束柱の太さは、80mm角になります。

補強アングルで固定の場合

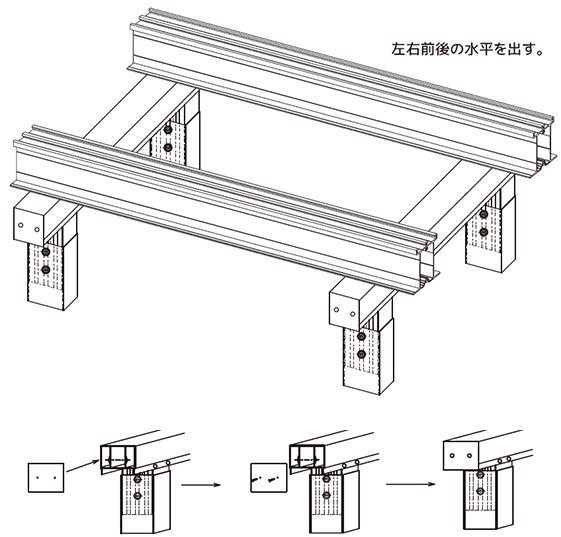

STEP2 大引き材の上に根太材を仮置きし水平を取って下さい

大引エンドキャップを取付けて下さい。(4×25 D6 ステン皿 BRPネジ)
大引エンドキャップは壁側には付きません。
六角レンチで束柱も固定して下さい。

左右前後の水平を出す

STEP3 添付の仕様図に従い大引き材の上に根太材を置き固定して下さい

図面に従い大引き材の上に根太材を置き4×16なべドリルネジで固定して下さい。
幕板止角アングルを取り付ける(4×16ナベドリルネジで固定)

根太材の固定

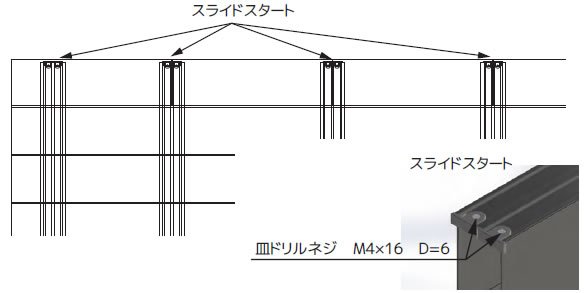

STEP4 天板を敷き始める側の根太にスライドスタートをネジ止めして下さい

納まり図の「スタート」表示側が敷き始めとなります。

スライドスタートのネジ止め

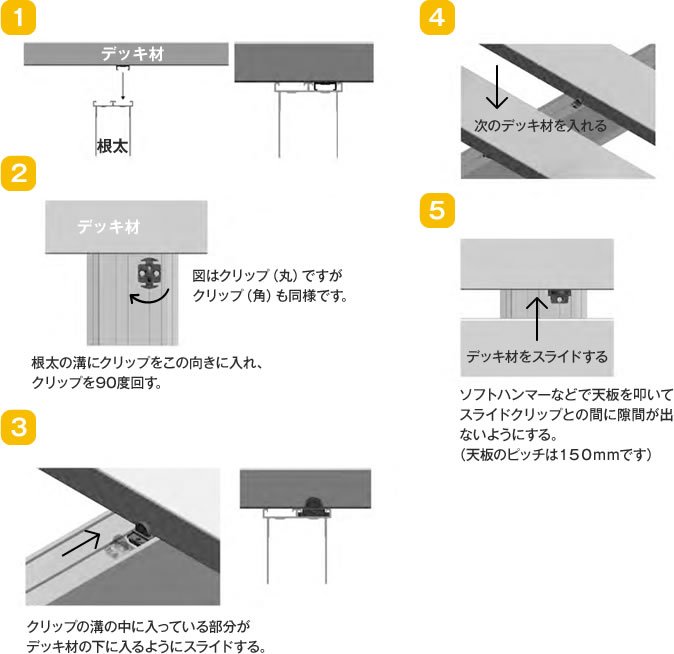

STEP5 天板を敷きスライドクリップで固定して下さい

スライドクリップの使い分け
スライドクリップの固定方法

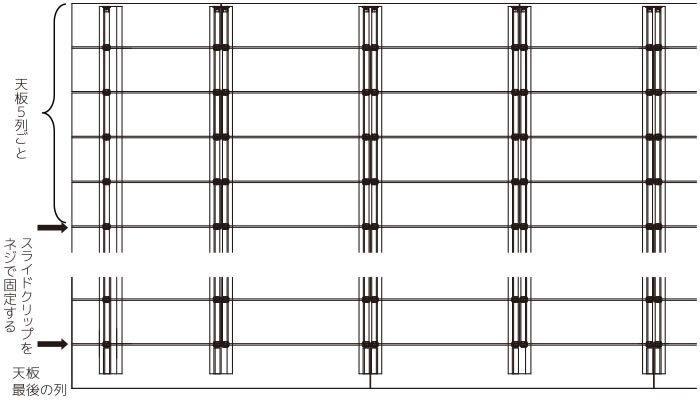

STEP6 スライドクリップをネジで固定して下さい

天板5列ごと及び、最後の列の天板の手前のスライドクリップはネジで固定して下さい。
(4×15皿小頭ドリルネジ)

スライドクッリップはネジで固定
スライドクッリップはネジで固定

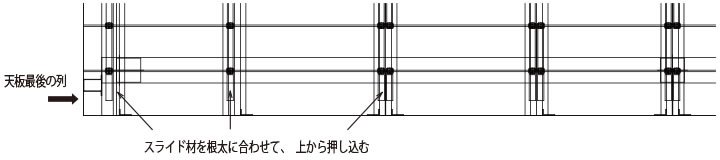

STEP7 最後の列の天板をはめます

  • この形のスライド材が付いた天板が
    最後の列の天板です。

  • 添付の緩衝材を根太の溝に貼り付けて
    天板をはめて下さい。
    (スライド材がはまる位置に貼付け)

スライド材を根太に合わせて、上から押し込む

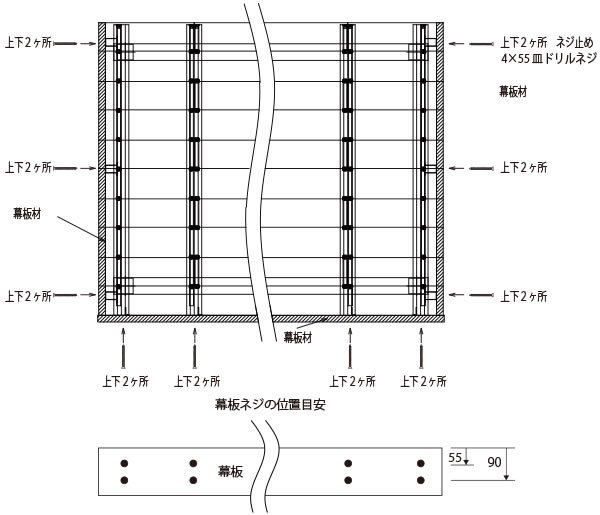

STEP8 幕板材を取り付けます

幕板材は天板の裏側に接するように取り付けます。
幕板材には穴加工がされていないので、4.2mmのドリルで
幕板アングルにぶつかる様に下穴を開け、4×55皿ドリルネジで取り付けて下さい。

幕板材を取り付けます

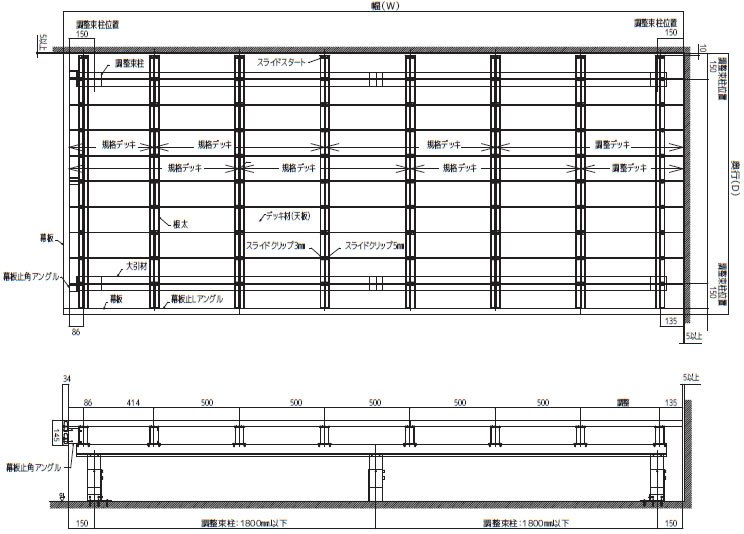

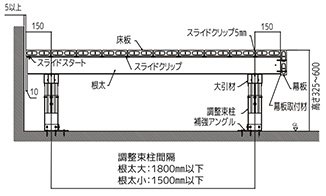

デッキ納まり図(添付仕様図)

デッキ納まり図
デッキ納まり図
